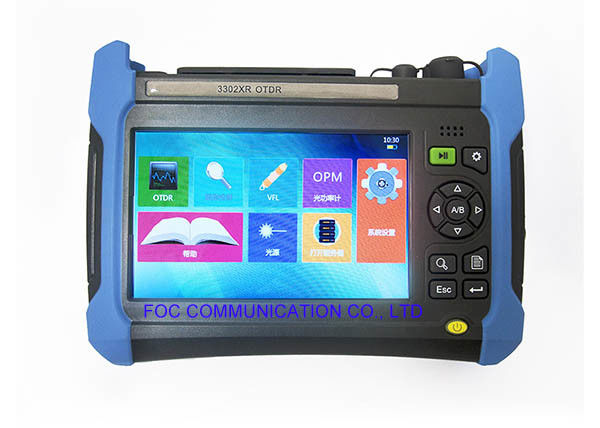

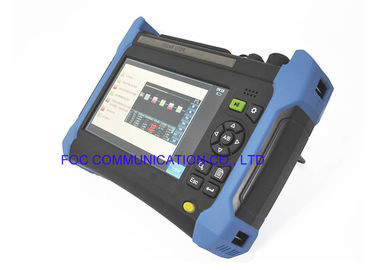

FTTH Ağı 3302XR 2.0A Optik Zaman Alan Reflektometresi

FTTH Ağı 3302XR 2.0A Optik Zaman Alan Reflektometresi

Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: FOCABLE
Sertifika: RoHS Compliant, ISO Certificate
Model numarası: OTDR 3302XR

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 parça
Ambalaj bilgileri: 1 adet / KUTU
Ödeme koşulları: Western Union, T / T
Yetenek temini: 5000pcs / ay
En iyi fiyat İletişim

Detay Bilgi

tip: El Dinamik aralık: 50dB
test modları: Dokunmatik ekran ve kısayol tuşu kullanımı LCD: Gelişmiş yansıma önleyici LCD
Vurgulamak:

15v optik alan reflektometresi

,

70Wh otdr optik cihaz

Ürün Açıklaması

FTDR Ağının Hata Noktasını Bulması için OTDR (Optik Zaman Alan Reflektometresi) 3302XR

Genel bilgi



OTDR is a high performance measuring instrument with multifunction designed for testing FTTx network. OTDR, FTTx ağını test etmek için tasarlanmış çok işlevli yüksek performanslı bir ölçüm cihazıdır. It's mainly used to measure the physical characteristics of optical fiber under test, such as the length,the transmission loss and the splice loss etc.. It can also locate the faults or breaks of optical fiber. Esas olarak uzunluk, iletim kaybı ve ekleme kaybı gibi test edilen optik fiberin fiziksel özelliklerini ölçmek için kullanılır. Ayrıca optik fiberin arızalarını veya kopmalarını da tespit edebilir. It's widely applied in the manufacture, construction and maintenance in optical fiber communication system. Optik fiber iletişim sisteminde üretim, inşaat ve bakımda yaygın olarak uygulanır.


3302XR OTDR ayrıca optik güç ölçer, ışık kaynağı, görsel arıza yeri (VFL) ve titreşim algılama fonksiyonu ile donatılabilir.





Ana Özellikler

  • 50dB geniş dinamik aralık, 256k veri örnekleme noktası, uzun mesafeli çok dallı iletişim ağı testi için kullanılabilir.
  • İki yönlü analiz ve makro eğilme analizi fonksiyonu.
  • 0.8m ultra kısa olay kör alanı, test edilmesi kolay fiber optik atlama teli.
  • Olay noktalarını doğru bir şekilde bulmak için minimum 2,5 cm örnekleme çözünürlüğü.
  • PON çevrimiçi test fonksiyonu.
  • Tek ve çok modüllü entegre test fonksiyonu.
  • Alan ortamında net ve görünür ekran arayüzü sağlayan gelişmiş yansıma önleyici LCD.
  • Çeşitli test modları, dokunmatik ekran ve kısayol tuşu çalışması.
  • Otomatik iletişim fiber izleme fonksiyonu.
  • Dahili isteğe bağlı görsel kırmızı ışık arıza yeri (VFL), optik güç ölçer, ışık kaynağı ve uç yüz algılama fonksiyon modülleri.
  • OTDR optik çıkış konektörü tipi isteğe bağlı olarak değiştirilebilir ve kolay uç yüz temizliği sağlar.
  • Uzaktan kumanda fonksiyonu.
  • Çift USB arabirim işlevi, harici USB disk ve yazıcı.
  • Bellcore GR196 ve SR-4731 dosya formatları desteklenir.
  • Çok dilli işlem arayüzü.



Uygulamalar

  • Telekom Bakım
  • Bakım CATV
  • Fiber Optik Laboratuar Testi
  • Diğer Fiber Optik Ölçümleri



OTDR 3302XR'nin Standart Yapılandırması

Hayır. ad düşünce
1

3302XR anabilgisayar modülü

Ekran kontrol modülü

2 3302XR optik zaman alanı reflektometresi modülü OTDR ölçüm modülü
3 Li-ion pil takımı 70Wh (dahili) üzerinde
4 Güç kablosu düzeneği

Giriş voltajı: 100-240V, 50-60Hz, 2.0A,

Çıkış gerilimi 15V

Çıkış akımı 4A

5 Kullanım kılavuzu
6 Ürün sertifikası
7 Özel taşınabilir yumuşak paket


OTDR 3302XR seçenekleri
Seçenek No. ad model
3302XR-01 USB flaş bellek DT101G2 / 4GB
3302XR-02 hafıza kartı SQF Micro SD C10 MLC 8G (-40° C ~ 85 ° C)
3302XR-03 USB Veri kablosu CSMUAMICB-2M
3302XR-04 Yedek pil takımı HYLB-2130
3302XR-05 LC adaptörü SYA4-1038 (1.0)
3302XR-06 SC adaptörü SY155-003 (1.0)
3302XR-07 ST adaptörü SY155-004 (1.0)
3302XR-08 VFL Dalga boyu: 650nm ± 20nm, güç:≥2mW
3302XR-09 Optik güç ölçer Dalga boyu: 1200-1650nm, aralık: -70± 3dB
3302XR-10 Işık kaynağı Dalga boyu OTDR modülü ile aynıdır, güç:≥-5dB
3302XR-11 Ambalaj kutusu Özel mühendislik plastiği
