LC LSZH OM3 Fiber Optik Pigtail
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | FOCABLE |
Sertifika: | ISO, RoHS Compliant |
Model numarası: | LC OM3 Fiber Optik Pigtail |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 10 ad |
---|---|
Ambalaj bilgileri: | 1pcs/blister kutu |
Detay Bilgi |
|||
Kablo: | PVC, LSZH, OFNP, sertifikası mevcuttur, Hytrel | Çekirdek: | Simplex, Dubleks, 2core, 4core, 6core, 8core, 12core, 24core |
---|---|---|---|
Fiber: | OS1, OS2, OM1, OM2, OM3, OM4 | Dış çap: | 0.9mm, 1,6mm, 2.0mm, 2.4mm, 3.0mm |
bağlayıcı: | FC, FC/APC, SC, SC/APC, LC, LC/APC, ST, E2000, MU, MTRJ, MPO | Uzunluğu: | 1 M, 2M, 3M, 5M veya müşterinin talebine göre |
Vurgulamak: | Fiber optik pigtail kabloları,fiber optik pigtail konektör |
Ürün Açıklaması

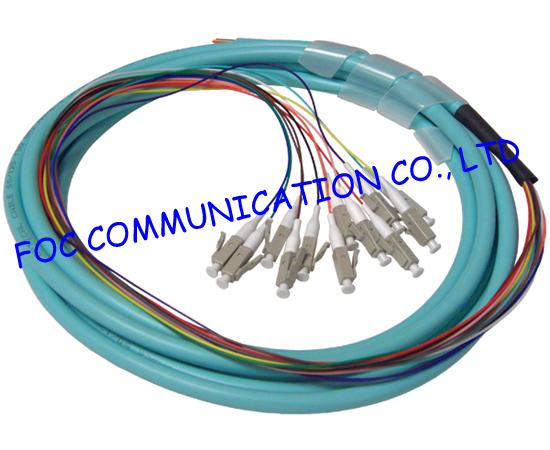

50/125 Çok Modlu Fiberli OM3 Fiber Optik Pigtail LC LSZH 0.9mm
LC fiber optik pigtail, Lucent Company tarafından geliştirilen LC konektörünü kullanır. LC konektör şimdi dünyanın en popüler konektörlerinden biridir. 1.25 mm'lik seramik bir halka, LC fiber optik fitilli kuyruk makinesini düşük maliyetli ama yüksek hassasiyetli sinyal iletimi için daha iyi bir seçim yapar.
Fiber optik kablo kurulumu sırasında kablo bağlantısı, kablo ile ekipman arasındaki düşük sinyal zayıflamasını ve düşük dönüş kaybını sağlamak için önemlidir. Ve fiber optik pigtail Optik ağ bağlantısı için yaygın olarak kullanılan bir bileşen. Bir uçta fiber optik konektörlerle sonlandırılmış ve diğer ucunda konektör bulunmayan bir kablo parçasıdır. Bu şekilde konektör tarafı ekipmana bağlanabilir ve diğer taraf optik kablo elyafıyla kaynaştırılabilir. Bu yazıda fiber optik pigtails türleri ve uygulamaları üzerinde durulacaktır.
Fiber optik pigtails'in iki sınıflandırması. İlk önce konnektörlerle sınıflandırılan fiber optik pigtails'in E2000, LC, SC, ST, FC, MU ve MTRJ dahil yedi türü vardır. İkinci olarak elyaflar tarafından sınıflandırılan fiber optik pigtail'lerin tek modlu ve çok modlu olarak iki türü vardır.
Özellikler
Iyi dayanıklılık
Iyi değiştirilebilirlik
Yüksek sıcaklık kararlılığı
Düşük ekleme kaybı ve geri yansıma kaybı
Üstün Kalite Standart PC / UPC / APC Parlatma
Standart: Telcordia GR-326-CORE, TIA / ÇED ve IEC
Uygulamalar
CATV, metro FC ekipmanı;
Telekomünikasyon şebekeleri;
Yerel alan ağları (LAN);
Geniş alan ağları (WAN);
Ön tesisler;
Veri işleme ağları;
Video ve askeri aktif cihaz sonlandırma
Rekabet avantajı
Telcordia GR-326, IEC, TIA / EIA Standart uyumlu
% 100 Optik performans denetimi ve uç yüz geometrisi
Düşük Ekleme Kaybı ve Yüksek İade Kaybı
Kablo Yapılarının Çeşitleri
RoHS Uyumluluğu
Özellikler
SM | MM | |||||
9/125 | 50/125 | 62.5 / 125 | OM3 OM4 | |||
UPC | APC | PC | ||||
Ekleme kaybı | ≤0.2dB | ≤0.3dB | ||||
Geri dönüş kaybı | ≥50dB | ≥60 dB | ≥35dB | |||
Dayanıklılık | 1000 defa, ≤0.2dB | 1000 kez, ≤0.3dB | ||||
Çalışma Tem. | -40 ila + 80 ℃ | |||||
Depolama Tem. | -40 ila + 80 ℃ | |||||
Yüzey Geometrisi | ||||||
Parametre | 2.5μmm Parmaklık | 1.25μmm Parmaklık | ||||
UPC | APC | UPC | APC | |||
Eğri yarıçapı | 10 ~ 25mm | 5 ~ 12mm | 7 ~ 25mm | 5 ~ 12mm | ||
Apex Ofset | 0 ~ 50μm | 0 ~ 50μm | 0 ~ 50μm | 0 ~ 50μm | ||
Lif Yüksekliği | -100 ~ 50nm | -100 ~ 100nm | -100 ~ 50nm | -100 ~ 100nm | ||
Açı | 7.7-8.3 derece | 7.7-8.3 derece | ||||
3B Geometri |
