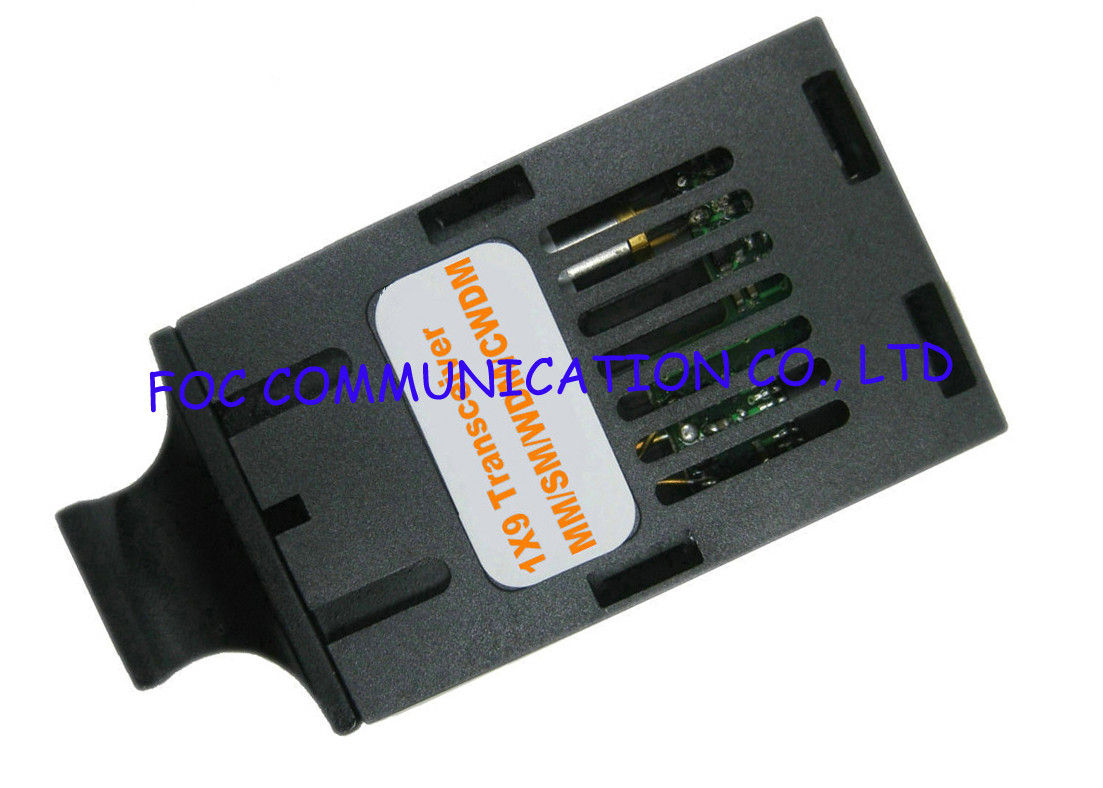

FP / DFB CWDM SFP Telsiz 1 x 9 Tek Fiberli Çift Yönlü Çalışma

Ürün Açıklaması

FP / DFB CWDM SFP Telsiz 1 x 9 Tek Fiberli Çift Yönlü Çalışma

1x9 optik alıcı-verici 0 ~ 1.25Gbps veri bağlantıları için tasarlanmıştır. Endüstri standardı konnektör ile uyumlu SC / FC / ST optik portunu sağlar. Hem verici hem de alıcı, üst plastik kapak ve alt kalkanla birlikte paketlenir. Telsiz, 3.3V / 5V Volt DC güç kaynağı ile çalışır.

1x9 optik alıcı-verici, 1310/1490 nm verici (alıcı) ve 1550/1310 nm alıcı (verici) kullanarak tek fiber iletişim için yüksek performanslı bir modüldür. Verici kısmı çoklu kuantum kuyusu lazer kullanıyor ve Uluslararası Güvenlik Standardı IEC-60825'e göre sınıf 1 lazere uyumlu. Alıcı bölümü, optik bir üste monte edilmiş entegre bir 1550 nm dedektör ön amplifikatörü (IDP) ve sınırlayıcı bir post-amplifikatör IC'yi kullanmaktadır. Bir PECL mantık arabirimi, harici devreye arabirimi basitleştirir.

Genel bilgi

Tek Fiberli Çift Yönlü İşlem
Entegre 1310/1550 nm Filtre
Tek + 3.3V Güç Kaynağı
LVPECL Veri Arayüzü
1X9 Tek Modlu Fiber
Telcordia (Bellcore) GR-468-CORE ile uyumlu
IEC60825-1 ile Uyumlu Lazer Sınıfı 1'i Karşılamak İçin Tasarlanan Göz Güvenliği
İzolasyon> 30 dB, Çapraz Olanak <-45 dB
RoHS Uyumlu Ürünler mevcuttur

Özellikler
Çift Fiberli Alıcı-Verici, 1 × 9 paket
Verici Merkezi Dalga Boyu: 850nm, 1310nm, 1550nm, CWDM, WDM

500Kbps'den 2.5Gbps'ye kadar veri hızı
Tekli 3.3V, 5V, 3.3V / 5.0V güç kaynağı
SC / FC / ST yuvası veya Pigtail SC / PC, ST / PC, FC / PC isteğe bağlı
Mesafe SR, IR1, IR2, LR1, LR2
Çalışma Sıcaklığı 0 ° C ~ + 70 ° C veya -40 ° C ~ + 85 ° C

Uygulamalar
Ethernet
Fiber Kanalı
ATM
SONET / SDH
Anahtarlar
Yönlendiriciler
Göbekler
Dijital Video iletim

Özellikler

Veri Hızı: 155M ~ 2.5Gbps
Dalgaboyu: 850/1310 / 1550nm CWDM
Mesafe: 500M ~ 120KM
Lazer: FP / DFB
Fiber: MM / SM
Optik Güç: -15 ~ + 5dBm
Hassasiyet: -36 ~ -19dBm
