Hytrel ST Tek Modlu Fiber Pigtail WAN / Premise Tesisatı, Düşük Ekleme Kaybı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO, RoHS Compliant |
| Model numarası: | ST SM Fiber Optik Pigtail |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/blister kutu |
|
Detay Bilgi |
|||
| Kablo: | PVC, LSZH, OFNP, sertifikası mevcuttur, Hytrel | Çekirdek: | Simplex, Dubleks, 2core, 4core, 6core, 8core, 12core, 24core |
|---|---|---|---|
| Fiber: | OS1, OS2, OM1, OM2, OM3, OM4 | Dış çap: | 0.9mm, 1,6mm, 2.0mm, 2.4mm, 3.0mm |
| bağlayıcı: | FC, FC/APC, SC, SC/APC, LC, LC/APC, ST, E2000, MU, MTRJ, MPO | Uzunluğu: | 1 M, 2M, 3M, 5M veya müşterinin talebine göre |
| Vurgulamak: | Fiber optik pigtail kabloları,fiber optik pigtail konektör |
||
Ürün Açıklaması

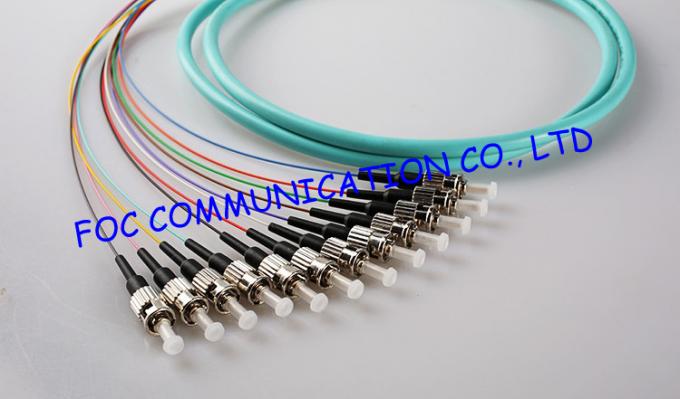

Hytrel ST Tek Modlu Fiber Pigtail WAN / Tesis Kurulumları, Düşük Yerleştirme Kaybı
ST fiber optik pikap, American Telephone & Telegraph tarafından geliştirilen ST konektörünü kullanır . ST konnektör 2.5mm bayonet stilli bir ferruğa sahiptir. Fiber optik konektörlerin en eski kuşaklarından biridir. Fakat hala çok fiber optik uygulamalar için, özellikle çok modlu fiber optik iletişimlerde kullanılmaktadır.
Fiber optik kablo kurulumu sırasında kablo bağlantısı, kablo ile ekipman arasındaki düşük sinyal zayıflamasını ve düşük dönüş kaybını sağlamak için önemlidir. Fiber optik pigtail , optik ağ bağlantısı için yaygın olarak kullanılan bir bileşen. Bir uçta fiber optik konektörlerle sonlandırılmış ve diğer ucunda konektör bulunmayan bir kablo parçasıdır. Bu şekilde konektör tarafı ekipmana bağlanabilir ve diğer taraf optik kablo elyafıyla kaynaştırılabilir. Bu yazıda fiber optik pigtails türleri ve uygulamaları üzerinde durulacaktır.
Fiber optik pigtails'in iki sınıflandırması. İlk önce konnektörlerle sınıflandırılan fiber optik pigtails'in E2000, LC, SC, ST, FC, MU ve MTRJ dahil yedi türü vardır. İkinci olarak elyaflar tarafından sınıflandırılan fiber optik pigtail'lerin tek modlu ve çok modlu olarak iki türü vardır.
Özellikler
1) Düşük giriş kaybı, yüksek geri dönüş kaybı;
2) Yüksek güvenilirlik ve istikrar;
3) Fiber çekirdekler: 4, 6, 8, 12, 24, 48 ......
4) Ortak Özelliği: FC, SC, ST, LC;
5) Kablo malzemesi: PVC, OM1, OM2 veya Om3 seçilebilir
6) Müşterinin isteğine uygun olarak, her türlü teknik özellik ve modelde bıçak ağacı desenleri tasarlayıp üretebiliriz.
Uygulamalar
1) CATV, metro FC ekipmanı;
2) Telekomünikasyon şebekeleri;
3) Yerel alan ağı (LAN);
4) Geniş alan ağları (WAN);
5) Tesis girişleri;
6) Veri işleme ağları;
7) Video ve askeri aktif cihaz sonlandırma.
Teknik özellikler
| Pigtail Bağlayıcı | PC (SM) | UPC (SM) | APC (SM) | MM |
| Geri Dönüş Kaybı (dB) | ≥45 | ≥50 | ≥60 | ≥35 |
| Ekleme Kaybı (dB) | ≤0.2 (maks .0.3) | |||
| Tekrarlanabilirlik (dB) | ≤0.1 | |||
| Dayanıklılık (1 / çiftleşmeler) | ≥500 | |||
| Çalışma Sıcaklığı (° C) | -25 ~ + 70 | |||
| Çekme Mukavemeti (N) | ≥90 (Φ3.0), ≥70 (Φ2.0), Φ0.9 | |||
| Lif | 9 / 125um, 50 / 125um, 62.5 / 125um, vb. | |||
| Çap | 0.9mm 2.0mm, 3.0mm, vb. | |||
| Kablo malzemesi | PVC, LSZH | |||
| Çekirdekler | Simpleks, dubleks, 4cores, 6cores, 8cores, 12cores, vb. | |||
| Boy | 1 m, 2 m, 3 m, 9 m, vb. | |||
