Tekli Mod Fiber Optik Test Cihazları Görsel Arıza Tespit Cihazı VFL, Liflerin Kontrolü İçin
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | FOCABLE |
Sertifika: | RoHS Compliant, ISO Certificate |
Model numarası: | Görsel Arıza Tespit Cihazı VFL650-5S |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1pcs |
---|---|
Ambalaj bilgileri: | 1pcs/kutu |
Ödeme koşulları: | Western Union, T/T |
Yetenek temini: | 5000pcs/ay |
Detay Bilgi |
|||
Türü: | el | Dalga boyu (nm): | 650 |
---|---|---|---|
Çıkış gücü: | 5mW, 10mW, 20mW, 30mW | Optik konektör: | FC |
Vurgulamak: | fiber optik test aletleri,fiber optik test ve ölçüm |
Ürün Açıklaması
Fiber Optik Test Cihazları Görsel Arıza Tespit Elemanı Kontrol VFLGenel bilgi
Görsel Arıza Tespit Cihazı, 650 nm görünür lazer ışığı fiber içine fırlatır.
Işık bir mola veya keskin viraj ile karşılaştığında dağılır ve dağınık ışık kablodan çıktığı halde izlenebilir. Görsel Arıza Tespit Cihazı, bir OTDR'nin çalışma ölü bölgelerinden dolayı algılayamadığı kısa yama kablolarındaki kopmaları bulabilir. Bir arıza tespit cihazı da bir OTDR'den çok daha ucuzdur.
Kalem tipi Görsel Arıza Tespit Cihazı, sürekli dalga modunda (CW modunda) veya darbeli modda çalıştırılabilir. Darbeli mod, yüksek çevre ışığı koşullarında arızaları tespit etmenize yardımcı olur ve pil ömrünü uzatır. Ayrıca, konektör kalitesi kontrolünde de kullanılabilir. Çoğu zaman bir konektör mükemmel görünebilir. Fakat konektör fermuarının kendisi içinde, yapışkan yapışkanlık veya kirli olma özelliği lifte bir mikrokend yaratabilir. Bu mikro-viraj aşırı ekleme kayıpları veya dönüş kayıpları üretir ve bağlayıcının erken bozulmasına neden olabilir. Görsel ışık elyaftan içeri girerken, söz konusu konektörden çıkar; biri bunu kolayca görebilir
bozulma bir dizi halka olarak normal bir çıktı üzerine bindirildi. Lifin eğilmesi veya bükülmesi, genel yoğunluk modelini etkileyebilir, ancak halka modelinin kendisini etkileyebilir.
Uygulamalar
- Telekomünikasyonda bakım, CATV
- Optik fiberlerin test laboratuarı
- Optik ağlarda fiber yönlendirme ve süreklilik kontrolü.
- Diğer fiber optik ölçümler
Özellikler
- Kalem büyüklüğünde VFL arıza tespit cihazı ve çizgi izleyici
- Tek modlu, çok modlu ve plastik fiber uygulamaları
- Göz güvenli Sınıf 1 cihaz, güvenlik prosedürleri gerekmez
- Sağlam & basit fiber optik arıza bulucu
- 2,5 ve 1,25 mm üniversal konektör seçenekleri
- Darbeli veya sürekli lazer seçenekleri
- Bir hatanın tam olarak tespit edilmesine yardımcı olmak için bir OTDR ile birlikte kullanışlıdır.
fonksiyon
- Fiber kırılması, bükülme arızası konumu Arıza kontrolü
- OTDR ölü bölge
- Uçtan uca optik tanıma
- Mekanik bağlantı noktası optimizasyonu
Teknik özellikler
model | VFL650-5S | |||
Merkezi dalga boyu | 650nm ± 10nm (talep üzerine 635nm mevcuttur) | |||
Verici türü | FP-LD | |||
Çıkış gücü | 5mw | 10mW | 20MW | 30mW |
Lazer Mesafesi | ≥5KM | ≥10KM | ≥20KM | ≥30KM |
Optik konektör | 2.5mm evrensel konnektör, 1.25mm konektörler için FC (Erkek) -LC. (Dişi) dönüştürücü talep üzerine sağlanabilir | |||
Çalışma modeli | Hem CW hem de Nabız mevcuttur | |||
Darbe frekansı | 2Hz - 3Hz / 9Hz | |||
Güç kaynağı | 2AA alkalin piller | |||
pil | AA alkalin pil | |||
Çalışma sıcaklığı | -20 ° C ila 60 ° C | |||
Depolama sıcaklığı | -40 ° C ila 85 ° C | |||
boyut | 176 * 16mm | |||
Ağırlık | 100g (pilsiz) |

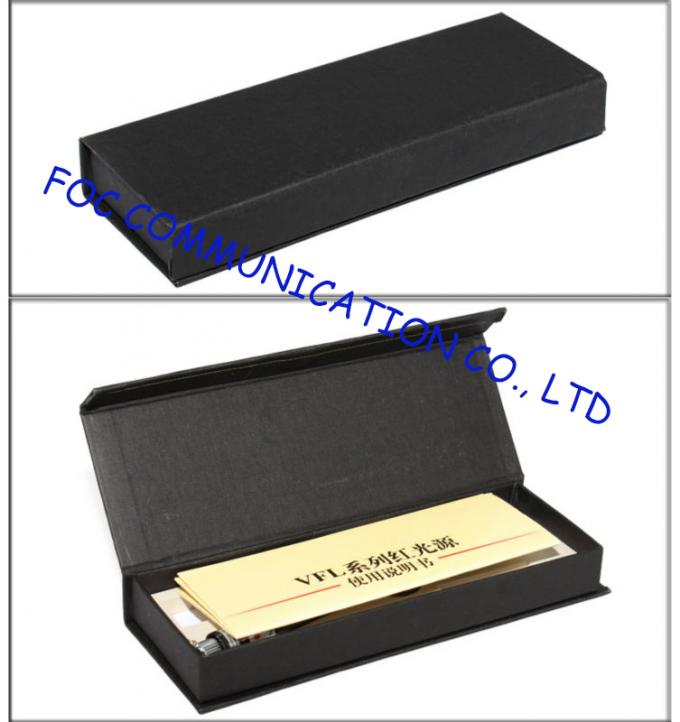

Standart Paketler - Kalem Tipi Görsel Arıza Tespit Cihazı
model | İçerir |
VFL-650-2S | Ana ünite, Kullanım Kılavuzu |
