CATV LAN LSZH Fiber PLC Splitter Patch Panel SC APC Raf Montajı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | Rack Mount 1*32 PLC Splitter Patch Panel |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 PARÇA |
|---|---|
| Ambalaj bilgileri: | 1 adet/karton kutu |
| Ödeme koşulları: | Batı Birliği, T/T |
| Yetenek temini: | 90000 ADET/AY |
|
Detay Bilgi |
|||
| Fiber Type: | G.657A | Cable Material: | LSZH |
|---|---|---|---|
| Tube: | bare fiber, 0.9mm, 2.0mm, 3.0mm | Connector Type: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC |
| Port: | 1*2, 2*2, 1*4, 2*4, 1*8, 2*8, 1*16, 2*16, 1*32, 2*32, 1*64, 2*64 | Pigtail Length: | 0.5M, 1.0M, 1.5M |
| Vurgulamak: | LSZH Fiber PLC Ayırıcı,CATV LAN Fiber PLC Ayırıcı,SC APC Raf Montajlı PLC Ayırıcı |
||
Ürün Açıklaması

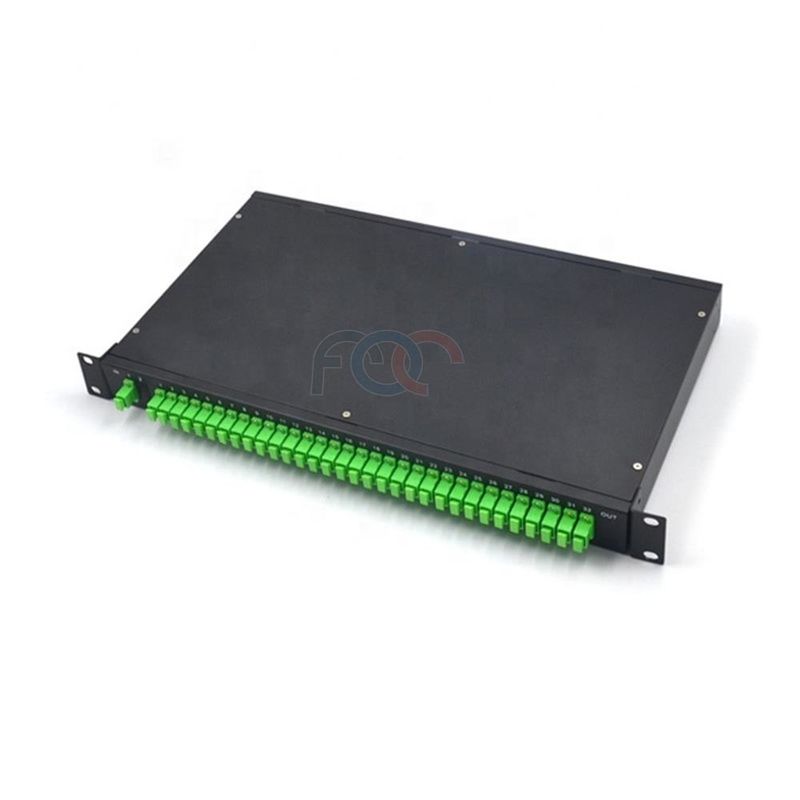

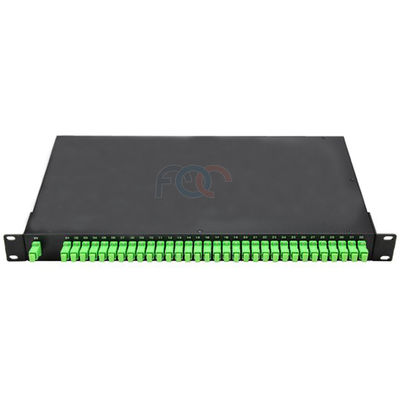

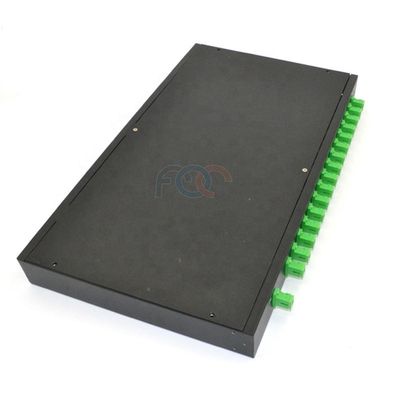

Raf Montajlı Fiber PLC Bölücü Patch Panel SC / APC, 1 Adet 1 * 32 Bölücü ile
PLC (Planar Lightwave Circuit) ayırıcılar, optik sinyalleri dağıtmak veya birleştirmek için kullanılır.Düzlemsel ışık dalgası devresi teknolojisine dayanır ve küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sunar.
Rack Mount PLC Splitter, raf montajlı fiber optik patch panelde paketlenmiş ayırıcıdır.İlave kabloyu muhafaza eder, toz geçirmez, montajı ve bakımı kolaydır.
1xN PLC ayırıcılar, tek bir optik girişi/girişleri birden çok optik çıkışa eşit olarak bölmek için hassas hizalama işlemidir, 2xN PLC ayırıcılar ise çift optik girişi/girişleri birden çok optik çıkışa böler.PLC ayırıcılarımız, çeşitli uygulama gereksinimlerini karşılamak için üstün optik performans, yüksek kararlılık ve yüksek güvenilirlik sunar.
Bu PLC tipi, 19'' standart entegre dağıtım kabini veya açılır raflı ağ kabini ile donatılmasına izin verir.PLC (Düzlemsel Işık Dalgası Devresi) bölücüler, bir giriş fiberinden çoklu çıkış fiberlerine eşit bölünme oranına sahip Tek Modlu Bölücülerdir.Düzlemsel ışık dalgası devresi teknolojisine dayanır ve küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sunar.
Özellikleri
Düşük Ekleme kaybı
Düşük PDL
Yüksek Getiri Kaybı
Üniforma Güç Bölme
Kompakt tasarım
Geniş Çalışma Dalga Boyu
Geniş Çalışma Sıcaklığı
Mükemmel Çevresel ve Mekanik Kararlılık
Telcordia GR-1221 ve GR-1209 Kapsamında Kalifiye
Uygulamalar
Merkez ofis/merkezi
Ağ izleme ve test etme
Pasif Optik Ağlar
CATV, LAN, WAN
Test Cihazı
Optik Özellikler
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,5 |
0,8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
Not: Yukarıdaki tüm veriler konektörleri içermez.
Sipariş Bilgileri
|
PLC |
|
|
|
|
|
|
|
|
Liman |
Elyaf Türü |
Giriş |
Çıktı |
Pigtail Uzunluğu |
bağlayıcı |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
05-20=0.5--2.0m, 0=Adaptör, X=Diğerleri |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=Yok, X=Diğerleri |
Aşağıdakiler dahil birçok PLC ayırıcı serisi üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki paketle
Çıplak elyaf serisi
Mini gevşek tüp paketi
ABS Modülü tipi
LGX kutu tipi
PON uygulaması için Rack Mount patch panel.
PON uygulaması için duvara monte patch panel
Hat içi fiber optik bağlantı kapatma tipi
Dik fiber optik bağlantı kapatma tipi
