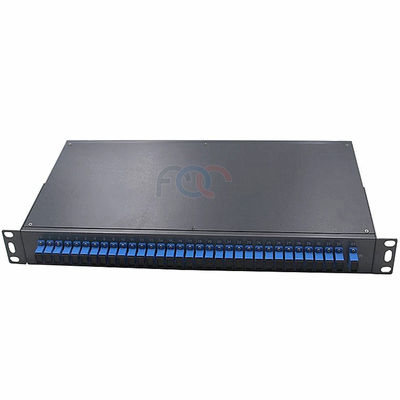

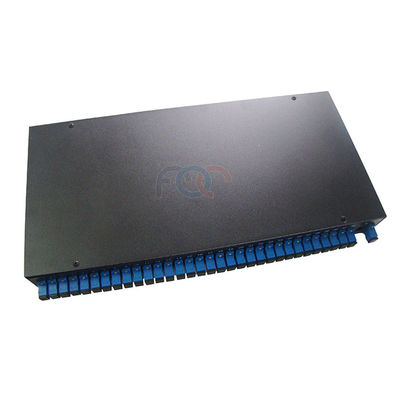

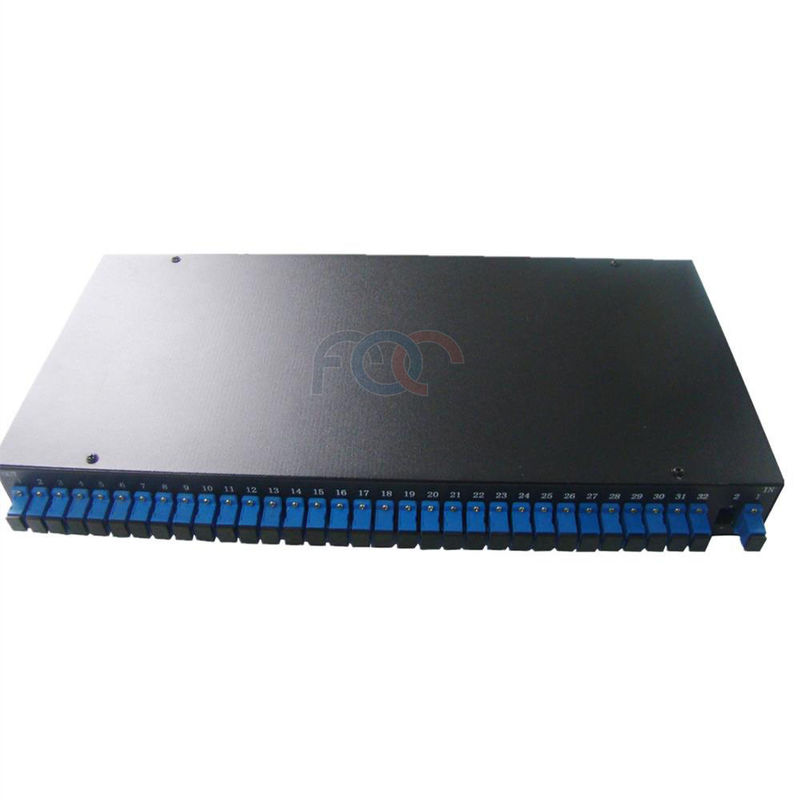

1U Rack Mount PLC Splitter Box Soğuk Çelik 1×32 Düşük Ekleme Kaybı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | 1*32 Fiber Optik Bölücü Patch Panel |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 PARÇA |
|---|---|
| Ambalaj bilgileri: | 1 adet/kutu |
| Ödeme koşulları: | Batı Birliği, T/T |
| Yetenek temini: | 9000 ADET/AY |
|
Detay Bilgi |
|||
| Rack Mount: | PLC Splitter Patch Panel 1U | Port: | 1*32 PLC Splitter |
|---|---|---|---|
| Material: | Cold steel | Connector: | LC, SC, FC and so on |
| Name: | PLC Splitter Box | Type: | 1U Rack Mount |
| Vurgulamak: | Raf Tipi PLC Bölücü Kutusu,Soğuk Çelik PLC Bölücü Kutusu,1 × 32 Fiber PLC Bölücü |
||
Ürün Açıklaması

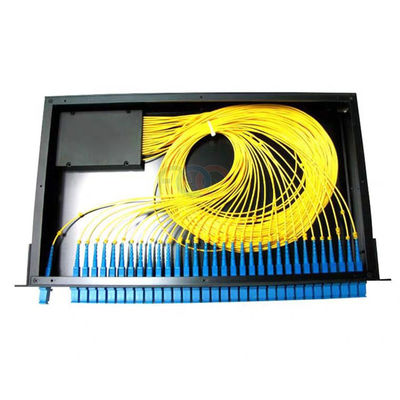

1U Raf Montajlı PLC Ayırıcı Kutusu 1 adet Tutmak için 1*32 Fiber PLC Ayırıcı
PLC Düzlemsel Işık Dalgası Devresi anlamına gelir, PLC ayırıcılar optik sinyalleri dağıtmak veya birleştirmek için kullanılır. Düzlemsel ışık dalgası devresi teknolojisine dayanır ve küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sağlar.Kompakt boyut, geniş çalışma dalga boyu, yüksek güvenilirlik ve iyi düzgün güç bölme özelliklerine sahiptir.Optik ayırıcı genellikle pasif optik ağda (EPON, BPON GPON) dağıtılır ve taşıyıcılara optik bölme yeteneği verir.birden fazla müşteri tesisine sinyal göndererek, bir ana optik fiberin uygulanması durumunda birden fazla şube optik fiberinin bağlanmasını sağlar.
1×N ila 64 ve 2×N ila 64 tip dahil olmak üzere PLC ayırıcılar sunuyoruz, bunlar 1260nm ila 1620nm arasında geniş bir çalışma dalga boyu aralığına sahiptir. PLC ayırıcı, isteğe bağlı çeşitli konektör türleri ve kablo uzunluğu ile olabilir.Kompakt boyuta ve çok iyi optik performansa sahiptirler.19" rafa monte PLC Splitter serisi, standart haberleşme kabinine kurulum için tasarlanmıştır. Kurulum alanı daha kompakttır,1:4,1:8,1:16,1:32,2 :4,2:8,2:16,2:32 cihazlar 1U yükseklik,1:64 2U yükseklik içindir.Telesail ayrıca müşteri istekleri doğrultusunda çeşitli durumlar için uygun PLC Splitter temin edebilir.Tüm Reliable ürünleri telcordia standardında onaylanır. GR-1221 ve GR-1209, ayrıca SGS Ürün Sertifikasyonu'nu da geçer.
Özellikleri
- 19" standart yapısal tasarım, Kompakt tasarım
- Düşük ekleme kaybı
- Düşük PDL
- Yüksek Getiri Kaybı
- Yüksek kanal sayıları
- Üniforma Güç Bölme
- Geniş dalga boyu aralığı
- Geniş çalışma sıcaklığı aralığı
- Özelleştirilmiş paketleme ve yapılandırma
- Mükemmel Çevresel ve Mekanik Kararlılık
Uygulamalar
Veri merkezleri, tesis kurulumları, telekomünikasyon ağları
Ethernet, fiber kanal, ATM, LAN, MAN ve WAN
Veri iletişimi
İç mekan uygulamaları
Optik Özellikler
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,5 |
0,8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
Not: Yukarıdaki tüm veriler konektörleri içermez.
Sipariş Bilgileri
|
PLC |
|
|
|
|
|
|
|
|
Liman |
Elyaf Türü |
Giriş |
Çıktı |
Pigtail Uzunluğu |
bağlayıcı |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
05-20=0.5--2.0m, 0=Adaptör, X=Diğerleri |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=Yok, X=Diğerleri |
Aşağıdakiler dahil birçok PLC ayırıcı serisi üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki paketle
Çıplak elyaf serisi
Mini gevşek tüp paketi
ABS Modülü tipi
LGX kutu tipi
PON uygulaması için Rack Mount patch panel.
PON uygulaması için duvara monte patch panel
Hat içi fiber optik bağlantı kapatma tipi
Dik fiber optik bağlantı kapatma tipi
