4/8/16/18 Kanal CWDM Dalgaboyu Bölmeli Çoklayıcı Modülü Geniş Karşılık Bandı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certificate and RoHS |
| Model numarası: | 18 Kanallı CWDM Modülü |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/blister kutu |
| Ödeme koşulları: | T/t, Western Union |
| Yetenek temini: | 10000PCS/ay |
|
Detay Bilgi |
|||
| Dalga boyu: | 1270-1610nm | bağlayıcı: | Konnektör olmadan |
|---|---|---|---|
| Fiber türü: | 2.0mm | Lif uzunluğu: | 1m |
| Vurgulamak: | Cwdm çoklayıcı,DWDM |
||
Ürün Açıklaması

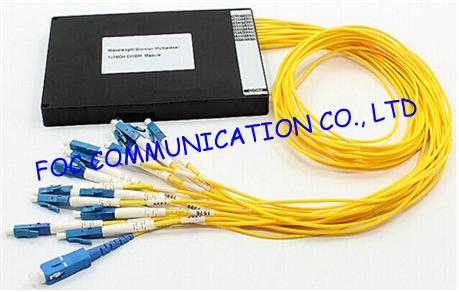

Fiber Optik Ağlar için 4/8/16/18 Kanal CWDM Modülü Geniş Bant Genişliği
FOC COMMUNICATION CO, her uygulamaya uyacak şekilde kapsamlı bir pasif wdm bileşen serisi sunar. İç ve dış mekanlar için WDM, CWDM, DWDM ve OADM filtrelerinin endüstride en geniş seçim alanına sahibiz.
Tüm modüller ITU G.694.1, ITU G.694.2 ve ITU G.695 gerekliliklerini tam olarak yerine getirmek üzere tasarlanmıştır. Cisco Systems 2nd Generation pasif CWDM cihazlarına eşdeğer bir ürün portföyü sunabilir ve şebeke operatörleri için uygun maliyetli bir alternatif sunar.
Özellikler
Düşük Ekleme Kaybı
Geniş geçiş bandı
Yüksek Kanal İzolasyonu
Yüksek Kararlılık ve güvenilirlik
Optik Yolda Epoksi içermez
Uygulamalar
Kanal Ekle / Bırak
DWDM Ağı
Dalgaboyu Yönlendirme
Fiber Optik Amplifikatör
CATV fiber optik sistem
Performans özellikleri
Parametre | 4 Kanal | 8 Kanal | 16 Kanal | ||||||||||||
Mux | Demux | Mux | Demux | Mux | Demux | ||||||||||
Kanal Dalgaboyu (nm) | 1270-1610 | ||||||||||||||
Merkez dalga boyu Doğruluk (nm) | ± 0,5 | ||||||||||||||
Kanal Aralığı (nm) | 20 | ||||||||||||||
Kanal Geçiş Bandı (@ -0.5 dB bant genişliği (nm) | > 13 | ||||||||||||||
Ekleme Kaybı (dB) | ≤1.6 | ≤2.5 | ≤4. 5 | ||||||||||||
Kanal Eşbiçimi (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||||||||||
İzolasyon (dB) | Bitişik | Yok | > 30 | Yok | > 30 | Yok | > 30 | ||||||||
Bitişik olmayan | Yok | > 40 | Yok | > 40 | Yok | > 40 | |||||||||
Kanal Ripple (dB) | <0.3 | ||||||||||||||
Ekleme Kaybı Sıcaklık Hassasiyeti (dB / ℃) | <0.005 | ||||||||||||||
Dalgaboyu Sıcaklık Değişimi (nm / ℃) | <0.002 | ||||||||||||||
Polarizasyon Bağımlı Kaybı (dB) | <0.1 | <0.1 | <0.1 | ||||||||||||
Polarizasyon Modu Dağılımı | <0.1 | ||||||||||||||
Yönlilik (dB) | > 50 | ||||||||||||||
Geri Dönüş Kaybı (dB) | > 45 | ||||||||||||||
Maksimum Güç Kullanımı (mW) | 300 | ||||||||||||||
Çalışma Sıcaklığı (℃) | -5 ~ + 75 | ||||||||||||||
Depolama Sıcaklığı (℃) | -40 ~ + 85 | ||||||||||||||
Ambalaj boyut (mm) | L100 x W80 x H10 | L142 x Wl02 x H14.5 | |||||||||||||
Özellikler önceden haber verilmeksizin değişebilir
Yukarıdaki şartname, konektör içermeyen cihaz içindir.
Sipariş Bilgileri
CWDM | X | XX | X | XX | X | X | X |
Kanal Aralığı | Kanal Sayısı | Yapılandırma | 1. Kanal | Elyaf Türü | Elyaf Uzunluğu | Giriş / Çıkış Bağlayıcısı | |
C = CWDM Izgara | 04 = 4-CH | M = Mux | 27 = 1270nm | 1 = Çıplak lif | 1 = 1 m | 0 = Yok |
Aşağıdakileri içeren WDM üretebiliriz:
CWDM cihazı, CWDM modülü, 1310/1550 Filtre WDM, 1310/1490 / 1550nm Filtre WDM, 850 / 1310nm Filtre WDM, 980 / 1550nm Filtre WDM
DWDM cihazı, 100G DWDM Modülü, 200G DWDM Modülü
OADM Modülü (Ekle / Bırak)
Termal AWG Modülü, Athermal AWG Modülü
4, 8, 16, 18 Kanal CWDM OADM Modülü
8 + 1 Kanal Kaba Dalga Boyu Bölmeli Çoklayıcı Modülü
