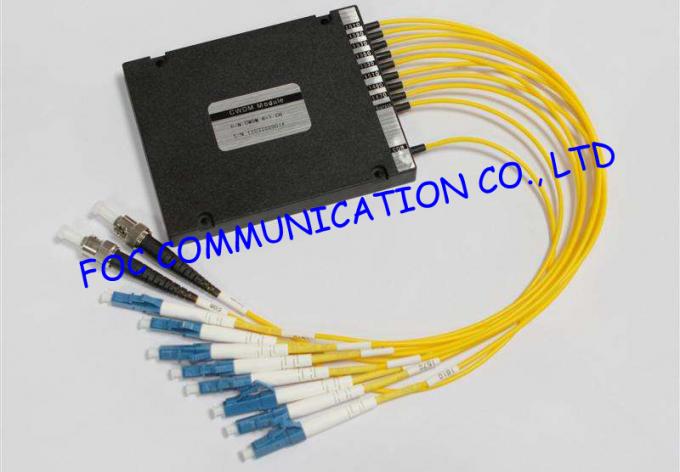

Raf Montaj cwdm çoklayıcı / FC Konnektör Athermal AWG Modülü yüksek hız
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certificate and RoHS |
| Model numarası: | CWDM 1260 ~ 1620nm |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/blister kutu |
| Ödeme koşulları: | T/t, Western Union |
| Yetenek temini: | 10000PCS/ay |
|
Detay Bilgi |
|||
| Dalga boyu: | 1310nm ve 1550nm | bağlayıcı: | SC / APC, SC / UPC, FC / APC, FC / UPC, LC, ST |
|---|---|---|---|
| Fiber türü: | 250um, 900um, 2mm, 3mm | Lif uzunluğu: | 1m, 2m veya müşteri isteğine göre |
| Vurgulamak: | Cwdm çoklayıcı,filtre wdm |
||
Ürün Açıklaması
Raf Montaj cwdm çoklayıcı / FC Konnektör Athermal AWG Modülü yüksek hız
Dalgaboyu Bölmeli Çoklayıcı (WDM), tek bir fiber vasıtasıyla farklı dalga boylarındaki lazer teknolojisinin çoklu ışınlarını iletmek için birden fazla optik maser kullanan cihazdır. Her sinyal, veri (metin, ses, video vb.) Modüle edildikten sonra benzersiz bir kanalda iletilir. WDM, telefon şirketleri ve diğer operatörler için mevcut fiber altyapısını artırabilir.
DWDM (yoğun dalga boyu bölmeli çoğullama) sistemi eşzamanlı olarak gönderilen 150'den fazla farklı dalga boyundaki ışık demetini destekleyebilir ve her bir ışın 10Gb / s veri hızında tepe noktasına sahiptir. Bu sistem 1 TB / sn hızında veri iletimi sağlar, ancak kablo insan saçından daha küçüktür.
Bir sistem konsepti olarak dalga boyu bölme çoğullama teknolojisi, 1310 nm ve 1550 nm dalga boyunda, CWDM (Kaba Dalga Boyu Bölmeli Çoğullama) ve DWDM (Yoğun Dalga Boyu Bölmeli Çoğullama) dalga boyu bölme çoklama 3 modu vardır.
Özellikler
Düşük ekleme kaybı
Geniş geçiş bandı
Yüksek kanal izolasyonu
Yüksek kararlılık ve güvenilirlik
Optik yolda epoksi içermez
Uygulamalar
Hat izleme
WDM ağı
Telekomünikasyon
Hücresel Uygulama
Fiber optik amplifikatör
Erişim Ağı
Özellikler
| Parametreleri | Birim | CWDM Modülü | |||||
| Dalga Boyu Aralığı | Nm | 1260-1620 | |||||
| Kanal Merkezi Dalga Boyu | Nm | 1270/1290 / ... / 1610 veya 1271/1291 / ... / 1611 | |||||
| Kanal Aralığı | Nm | 20 | |||||
| Kanal Passband | Nm | Λc ± 7.5 | |||||
| Kanal No. | Λ | 2 | 4 | 8 | 16 | 18 | |
| Ekleme Kaybı | DB | ≤0.8 | ≤1.5 | ≤2.5 /1.1.8 | ≤5.2 / .3.5 | ≤ 6.4 /.33.9 | |
| Komşu Kanal İzolasyonu | DB | ≥ 30 | |||||
| Bitişik Olmayan Kanal İzolasyonu | DB | ≥ 40 | |||||
| Dalga boyu termal kararlılığı | Nm / ℃ | ≤ 0.003 | |||||
| Ekleme kaybı termal kararlılığı | DB / ℃ | ≤ 0,005 | ≤ 0.007 | ≤ 0,008 | |||
| PDL | DB | ≤ 0.1 | ≤ 0.15 | ≤ 0.15 | ≤ 0.20 | ≤ 0.25 | |
| Kutuplaşma modu dağılımı | Ps | ≤ 0.1 | ≤ 0.15 | ||||
| Yönelme | DB | ≥ 50 | |||||
| Geri dönüş kaybı | DB | ≥ 45 | |||||
| Optik Güç | MW | ≤ 500 | |||||
| Çalışma sıcaklığı | ℃ | -10 ~ +70 | |||||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | |||||
| Bağıl nem | % | 5 ~ 95 | |||||
| Boyut | ABS Kutusu veya LGX Kutusu veya 1U (2U) Raf montajı | ||||||
Not: 1. Özelleştirme mevcuttur. 2. "/ ★" sonrasında ekleme kaybı değeri "atla filtre ile" dir. 3. Konnektör olmadan belirtilir ve konnektör başına 0,2 dB'lik ek bir kayıptır.
Sipariş Bilgileri
CWDM | |||||
Kanal Aralığı | Geçiş Kanalı | Elyaf Türü | Elyaf Uzunluğu | Bağlayıcı | |
C = CWDM Izgara | 27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm | 1 = Çıplak Elyaf 2 = 900um Gevşek boru | 1 = 1 m 2 = 2m 3 = Özelleştirilmiş | 0 = Yok 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST 6 = LC |
