4U Raf Montaj LGX Şasesi 12 adet LGX Bölücü Kaset tutacak
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | LGX Kasa |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/kutu |
| Ödeme koşulları: | Western Union, T/T |
| Yetenek temini: | 9000pcs/ay |
|
Detay Bilgi |
|||
| Rack Mount: | Sabit tip | Bağlantı noktası: | 12port, 24port, 48port, 72port, 96port |
|---|---|---|---|
| Malzeme: | soğuk çelik | bağlayıcı: | LC, SC, FC vb. |
| Vurgulamak: | PLC optik bölücü,fiber optik bölücülerin |
||
Ürün Açıklaması

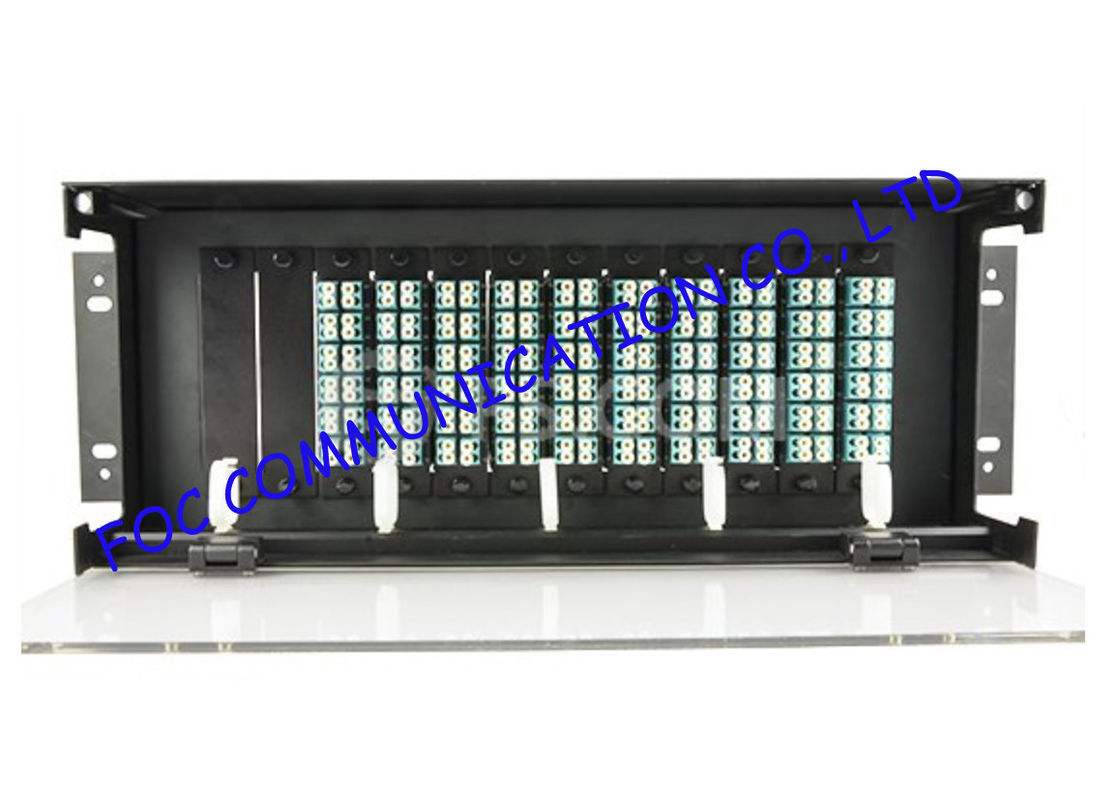

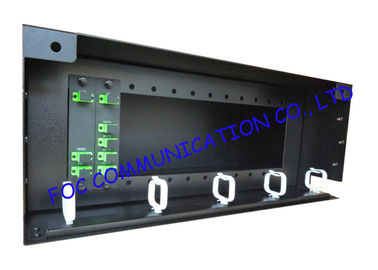

4U Raf Montaj LGX Şase, 12 adet LGX Bölücü Kaset tutacak
LGX Splitter Panel 4U 19 "Rack Mount, 12 adet LGX kaset tutmak için bir koruma fonksiyonlu fiber yönetimi için entegre bir ünitedir.
Bu ODF sistemi kaynaştırılmış olarak, PLC-ayırıcılar ve FWDM filtreleri, kolay erişim için iyi organize edilmiştir ve toz ve artıklardan korunmuştur. Alt kutu, 1 × 8 bölücü barındırabilir ve şasi en fazla 12 alt kutu barındırabilir. Şasi, 19 "veya ETSI raf bağlantılarına uygundur.
Özellikler
Daha az raf ünitesinde yama alanı yoğunluğunu arttırın, değerli alan tasarrufu yapın
Ağ kurulum esnekliği ve kolaylığı sağlar, hareket eder, eklenir ve değişiklik yapılır
Bağlantı için komple bir sistem çözümü sağlar
Standart ÇED 19 "raf raylarına monte edin
Siyah Toz boya ile çelik konstrüksiyon
Sinyal bütünlüğünün, doğru kablo yönlendirmesinin, bükülme yarıçapının kontrolü ve kablo korumasının sağlanması
12'ye kadar LGX bileşenleri
12 x 24 fiber MPO / MTP LGX Kasetlere kadar
Birden fazla adaptör seçeneği mevcuttur
Tamamen entegre fiber yönetimi
Ekleme seçeneği mevcut
Kolay sevk için düz paket
Yama kablosu çıkışı güçlendirme kablo yönetimi mevcut
30 mm bükülme yarıçapı boyunca muhafaza edildi
Bağımsız olarak etiketlenmiş bağlantı noktaları
Gevşek boru, dağıtım kablosu ve MPO / MTP Bagaj Kablosunu kabul eder
RoHS uyumlu
Standart 19 "
Arka kablo yönetim çubuğu standart olarak
Uygulamalar
Veri merkezleri, ön tesisatlar, telekomünikasyon şebekeleri
Ethernet, fiber kanal, ATM, LAN, MAN ve WAN
Veri iletişimi
Kapalı uygulamalar
Optik Özellikler
Parametre | Birim | Şartname (P Sınıfı) | |||||
Kanal Sayısı | 1X2 | 1X4 | 1x8 | 1X16 | 1X32 | 1x64 | |
Çalışma Wavelength | nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | dB | 4.3 | 7,4 | 10.7 | 13.9 | 17.2 | 21.5 |
Eşbiçimlilik (Maks.) | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1,6 | 2.0 |
Polarizasyona Bağımlı Kayb | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | dB | ≥ 50 | |||||
Yönelme | dB | ≥ 50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Parametre | Birim | Şartname (P Sınıfı) | |||||
Kanal Sayısı | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
Çalışma Wavelength | nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | dB | 4.3 | 7,6 | 11.0 | 14,8 | 17.9 | 21.5 |
Eşbiçimlilik (Maks.) | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
Polarizasyona Bağımlı Kayb | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | dB | ≥ 50 | |||||
Yönelme | dB | ≥ 50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Not: Yukarıdaki tüm veriler bağlayıcıları içermez.
Sipariş Bilgileri
PLC | ||||||
Liman | Elyaf Türü | Giriş | Çıktı | Pigtail Uzunluğu | Bağlayıcı | |
| 0102 = 1x2 | 1 = G652D, 2 = G657A | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | 05-20 = 0.5-2.0m, 0 = Adaptör, X = Diğer | FU = FC / UPC, FA = FC / APC, SU = SC / UPC, SA = SC / APC, ST = ST / UPC, LU = LC / UPC, LA = LC / APC, 00 = Yok, X = Diğer |
Dahil olmak üzere PLC bölücülerin birçok seri üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki pakete sahip
Çıplak lif serisi
Mini gevşek boru paketi
ABS Modül tipi
LGX kutu tipi
PON uygulaması için Raf Montaj yama paneli.
PON uygulaması için duvara montaj yama paneli
Inline fiber optik bağlantı klipsi tipi
Doğru fiber optik bağlantı klipsi tipi
