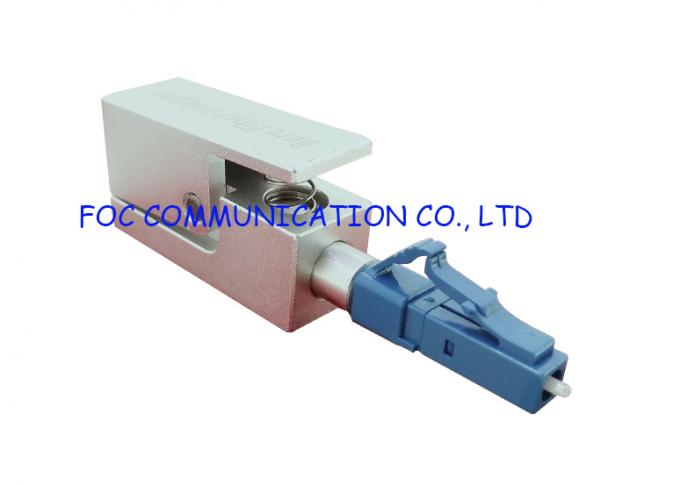

Çıplak Fiber Optik Kablo Adaptörü LC SM FTTX ağları için Hızlı Bağlantı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | RoHS Compliant, ISO Certificate |
| Model numarası: | SC Fiber Optik Adaptör Multimode |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 200PCS |
|---|---|
| Ambalaj bilgileri: | 50PCS/Blister kutu |
| Yetenek temini: | 90000PCS / AY |
|
Detay Bilgi |
|||
| Kol malzemesi: | Bronz Kol, Zirkonya Seramik Kol | Bağdaştırıcı: | FC, SC, ST, LC, MTRJ, MPO, E2000 |
|---|---|---|---|
| Çekirdek: | Simplex, çift yönlü, Quad | Malzeme: | Metal, plastik |
| Kapak rengi: | Kırmızı Beyaz, | Modu: | Tekli, MultiMode |
| Vurgulamak: | Fiber optik adaptörü,fiber optic connector adapters |
||
Ürün Açıklaması
Çıplak Fiber Optik Adaptör LC SM FTTX ağları için Hızlı BağlantıÇıplak Fiber Bağdaştırıcıları çıplak fiberle fiber optik ekipmanınızı bağlamak için bir araç olarak kullanılır. Bu adaptörler hız göz önüne alınarak tasarlanmıştır ve geleneksel olarak güç ölçer bağlantıları, geçici onarımlar veya hızlı fiber bağlantıları için kullanılırlar. Bunlar düşük ekleme kaybı ve yüksek kaliteli cila ile gelir.
Özellikler
- LC Konektör tipi
- Metal ve plastik yapı
- 250 veya 900μm lif ile çalışır (250μm için 900μm tüp kullanın)
- Geniş ürün yelpazesinde değiştirilebilir
- İtme kolu ile kolay kurulum
- Kare şekli
Uygulamalar
- İletişim sisteminde hızlı ve geçici fiber optik bağlantılar için
- Laboratuarda fiber optik ölçüm
- Fiber optik cihazların üretim hattı
- Geçici olarak çıplak fiber bağlantıları
- Çıplak fiber, makara üzerindeki lif, kurulum öncesi ve sonrası elyafın testi
- OTDR'ler, Güç Ölçerler, TalkSets, Demo Ekipmanları ve Karanlık fiber için geçici bağlantılar
- Diğer bakım, onarım ve montaj işleri.
Çalışma Usulü
- Çıplak fiber adaptörü ceketlenmemiş elyaf ile kullanıyorsanız, adıma geçin. Kablolama fiberleri kullanıyorsanız, kablonun dış ceketinin en az 3 inç uzantısını soyun ve maruz kalmış olan mukavemet elemanlarını (genellikle Kevlar elyaflarını soyulmuş kenarın yakınında) kesin.
- Elyaf yerleştirmek için yeterli miktarda tamponu sıyırın. Soyulmuş tamponun uzunluğu yaklaşık 15 mm ila 20 mm olmalıdır.
- Açıkta kalan kaplamayı aseton ve / veya izopropil alkol (reaktif sınıfı) ile temizleyin.
- a. Manyetik kelepçe: Manyetik kelepçeyi açın. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için manyetik kelepçeyi kapatıp kapatın.
- b. Yaylı kelepçe: Yaylı tampon kelepçe mekanizmasını aşağıya doğru bastırın ve soyulmuş olan elyafı kabul deliğine sokun. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için tampon sıkıştırma mekanizmasını serbest bırakın.
- Mümkün olduğunca lifi hafifçe parmak ucuna yakın derecede skorlamak için bir yarma kalemi kullanın. (Bkz. Şekil 2) Not: Skorlama işlemi sırasında lif kırılırsa, bu skorun çok derin olduğu anlamına gelir, bu da kötü bir fiber uç yüzüne ve yüksek kayıplara neden olur.
- Kesilen elyafı yukarı doğru çekin. Skorlanmış elyaf puan noktasında temiz bir şekilde ayrılmalıdır. Not: Lifi daima doğrudan yukarı çekin. Bunu yapmakta başarısızlık, zayıf bir elyaf uç yüzü ve yüksek kayıplarla sonuçlanacaktır.
- Uç yüzünü bir büyütme gözü ile muayene edin ve gerekirse, elbiseyi boşaltılana kadar ayarlayın.
- Fiber şimdi kullanıma hazırdır. Adaptörü optik kontrol cihazının kutusuna yerleştirin.
Çıplak Fiber Optik Adaptör, Çıplak Fiber Optik Bağlayıcı
