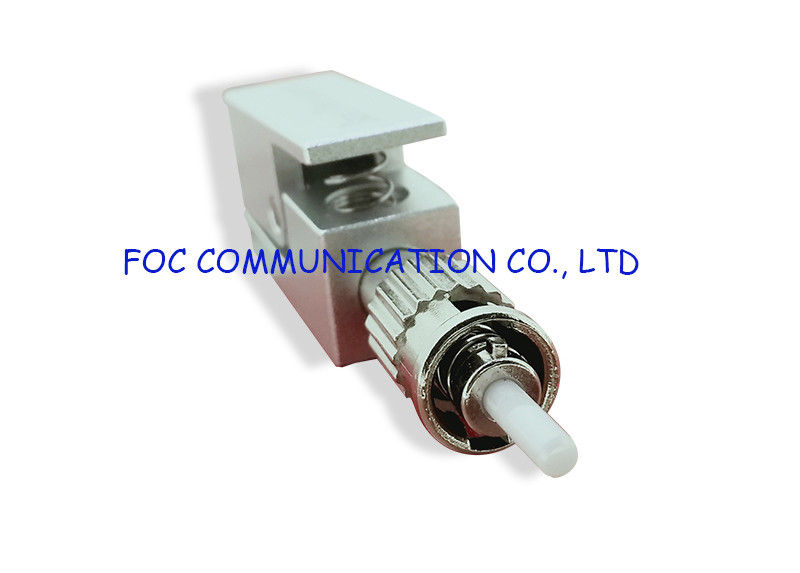

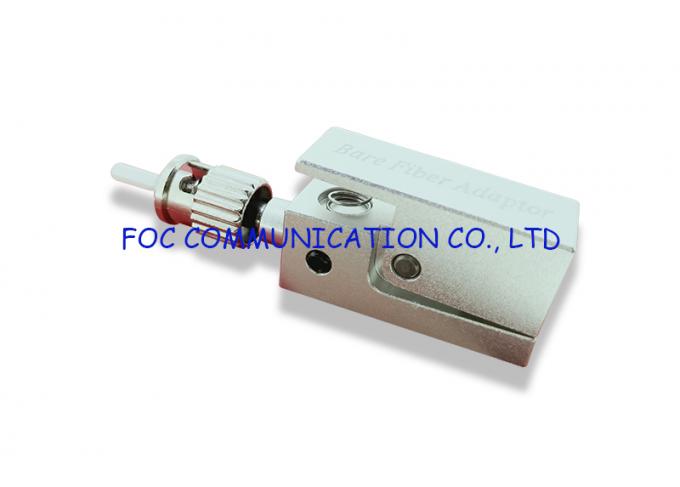

ST Çıplak fiber optik konektör adaptörleri Hızlı Sonlandırma Fiber Bağlantılarını Etkinleştir

Ürün Açıklaması

Çıplak Fiber Adaptörü, çıplak fiberin tüm standart SMA, ST, SC, LC ve FC konektörleriyle geçici olarak bağlanması için kullanılır. Çıplak fiber optik fiber optik fiber optik test cihazlarına bağlamak için ortam olarak çıplak fiber adaptör kullanılır. Epoksi ve epoksi kürleme adımlarının zorunluluğu olmaksızın lifi şeritten ayırma, temizleme ve ekleme yapabilirsiniz.

Kablo makaraları, kurulumdan önce daima test edilmelidir. Bir kablonun tek tek elyaflarını hızla sonlandırmak için çıplak fiber adaptör kullanmak bu testi tamamlamak için kolay bir yoldur. İlk şeridi takmak için elyafı temizleyin ve parçalayın. Elyafını konektörün arkasına takın. Lif, parmak ucu yüzünün sonuyla değil aynı hizada olmalıdır. Konektörün uç yüzünü temizleyin ve test kablosuna bağlayın. OTDR testleri yapın.

Not: Çıplak fiber adaptörlerin doğrudan test donanımına ait yuvalara bağlanmasını önermiyoruz. Doğrudan test ekipmanına bağlanmak için bir patch kablo veya fırlatma kablosu kullanın, ardından çıplak fiber adaptörüne bağlayın. Kırık lifler piyano teli ile çıkarılabilir (dahil edilmiştir)

Özellikler

• Lifleri Hızla Önemli Ekipmanınıza Bağlayın
• Bu adaptörler, elyafları güç ölçüm cihazlarına, optik zaman alan refraktometrelerine (OTDR) ve çeşitli diğer cihazlara bağlamak için çok yararlıdır ve kalıcı bir konektör takmak zorunda kalmadan yerinde fonksiyonel test imkânı sağlar.
• 900 μm'ye kadar Fiber'e kadar mükemmel Hassas
• Çıplak fiber, bükülme ve difüzyonsuz çalışma ve tekrarlanabilir ölçümler yapmak için özel hassas kesimli köpük ped ile yerine sabitlenir. Tampon boyutları 900 μm'ye kadar olan lifler barındırılabilir.
• Tek modlu ve Çok Modlu Adaptör Takımları da Mevcut
• Bu kitler, FC, SC ve ST'nin değiştirilebilir konektör uçları, hızlı parmaklık-karşı bağlantı bağlantısı için bir üniversal bağlantı kablosu ve çıplak ayrılmış fiberlerin konnektör bağlantı parçasının önü ile aynı hizada olmasını sağlamak için bir fiber durdurucu içeren tek bir bağdaştırıcı gövde içerir. Engellenen yuvaları temizlemek için kullanılan piyano telleri tüm adaptörlere dahildir.

Uygulamalar

• Işık Kaynakları, Güç Ölçüm Cihazları, OTDR'ler, Azalanma Oranı Ölçüm Cihazları ve test ve ölçüm için çeşitli diğer ekipmanlara kısaca bağlanın
• Sonlandırılmamış fiber ve fiber makaraları test edin
• Montaj ve tamir işleri

Kullanma talimatı

1. Çıplak fiber adaptörü ceketlenmemiş elyaf ile kullanıyorsanız, adıma geçin. Kablolama fiberleri kullanıyorsanız, kablonun dış ceketinin en az 3 inç uzantısını soyun ve maruz kalmış olan mukavemet elemanlarını (genellikle Kevlar elyaflarını soyulmuş kenarın yakınında) kesin.
2. Elyaf yerleştirmek için yeterli miktarda tamponu sıyırın. Soyulmuş tamponun uzunluğu yaklaşık 15 mm ila 20 mm olmalıdır.
3. Açıkta kalan kaplamayı aseton ve / veya izopropil alkol (reaktif sınıfı) ile temizleyin.
4. a. Manyetik kelepçe: Manyetik kelepçeyi açın. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için manyetik kelepçeyi kapatıp kapatın.
5. b. Yaylı kelepçe: Yaylı tampon kelepçe mekanizmasını aşağıya doğru bastırın ve soyulmuş olan elyafı kabul deliğine sokun. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için tampon sıkıştırma mekanizmasını serbest bırakın.
6. Mümkün olduğunca lifi hafifçe parmak ucuna yakın derecede skorlamak için bir yarma kalemi kullanın. (Bkz. Şekil 2) Not: Skorlama işlemi sırasında lif kırılırsa, bu skorun çok derin olduğu anlamına gelir, bu da kötü bir fiber uç yüzüne ve yüksek kayıplara neden olur.
7. Kesilen elyafı yukarı doğru çekin. Skorlanmış elyaf puan noktasında temiz bir şekilde ayrılmalıdır. Not: Lifi daima doğrudan yukarı çekin. Bunu yapmakta başarısızlık, zayıf bir elyaf uç yüzü ve yüksek kayıplarla sonuçlanacaktır.
8. Uç yüzünü bir büyütme gözü ile muayene edin ve gerekirse, elbiseyi boşaltılana kadar ayarlayın.
9. Fiber şimdi kullanıma hazırdır. Adaptörü optik kontrol cihazının kutusuna yerleştirin.
