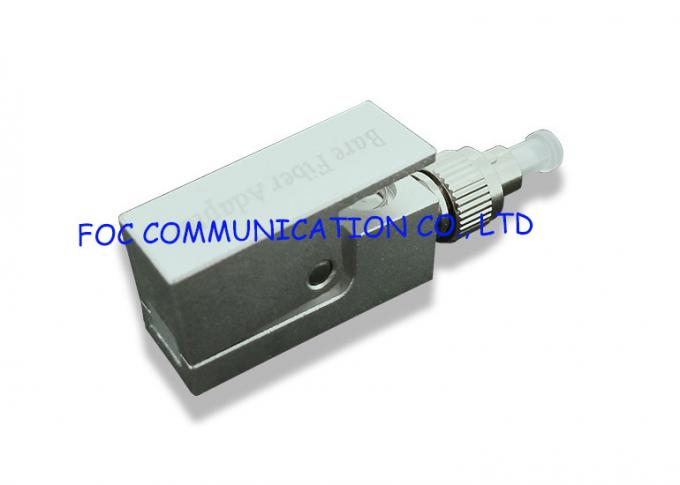

FC Bare Fiber Optik Adaptör Hızlı ve Kolay Geçici Bağlantıları Etkinleştirir
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | FOCABLE |
Sertifika: | RoHS Compliant, ISO Certificate |
Model numarası: | Çıplak Fiber Optik Adaptör FC |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 200PCS |
---|---|
Ambalaj bilgileri: | 50PCS/Blister kutu |
Yetenek temini: | 90000PCS / AY |
Detay Bilgi |
|||
Kol malzemesi: | Zirkon seramik kol | Bağdaştırıcı: | FC, SC, ST, LC |
---|---|---|---|
Malzeme: | Metal, plastik | Modu: | Tekli, MultiMode |
Vurgulamak: | Fiber optik adaptörü,fiber optic connector adapters |
Ürün Açıklaması
FC Bare Fiber Optik Adaptör Hızlı ve Kolay Geçici Bağlantıları EtkinleştirirÇıplak fiber adaptörler, ticari muhafazalı sonlandırılmamış elyafların basit ve etkili bir şekilde kullanılmasını sağlar. Sadece lifi soyun, temizleyin ve parçalayın ve çıplak fiber adaptörüne takın. Güç ölçer bağlantıları, geçici sistem onarımları veya hızlı bir fiber bağlantısı gerektiği yerlerde önerilirler.
Çıplak Fiber Bağdaştırıcıları çıplak fiberle fiber optik ekipmanınızı bağlamak için bir araç olarak kullanılır. Bu adaptörler hız göz önüne alınarak tasarlanmıştır ve geleneksel olarak güç ölçer bağlantıları, geçici onarımlar veya hızlı fiber bağlantıları için kullanılırlar. Bunlar düşük ekleme kaybı ve yüksek kaliteli cila ile gelir.
Özellikler
- Kullanımı kolay
- Düşük maliyetli
- Tekrar kullanılabilir ve kolay temizlenir
- Çeşitli konnektör tipleri (FC, SMA, LC, ST, SC, E2000)
- Mevcut elyaf boyutlarının çeşitliliği
- 900 mikron dar tampon versiyonu mevcut
Uygulamalar
- Işık Kaynakları, Güç Ölçüm Cihazları, OTDR'ler, Azalanma Oranı Ölçüm Cihazları ve test ve ölçüm için çeşitli diğer ekipmanlara kısaca bağlanın
- Sonlandırılmamış fiber ve fiber makaraları test edin
- Montaj ve tamir işleri
Kullanma talimatı
- Çıplak fiber adaptörü ceketlenmemiş elyaf ile kullanıyorsanız, adıma geçin. Kablolama fiberleri kullanıyorsanız, kablonun dış ceketinin en az 3 inç uzantısını soyun ve maruz kalmış olan mukavemet elemanlarını (genellikle Kevlar elyaflarını soyulmuş kenarın yakınında) kesin.
- Elyaf yerleştirmek için yeterli miktarda tamponu sıyırın. Soyulmuş tamponun uzunluğu yaklaşık 15 mm ila 20 mm olmalıdır.
- Açıkta kalan kaplamayı aseton ve / veya izopropil alkol (reaktif sınıfı) ile temizleyin.
- a. Manyetik kelepçe: Manyetik kelepçeyi açın. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için manyetik kelepçeyi kapatıp kapatın.
- b. Yaylı kelepçe: Yaylı tampon kelepçe mekanizmasını aşağıya doğru bastırın ve soyulmuş olan elyafı kabul deliğine sokun. Tampon elyafı durdurana kadar soyulmuş elyafı itin. Bu noktada, elyafı yerinde tutmak için tampon sıkıştırma mekanizmasını serbest bırakın.
- Mümkün olduğunca lifi hafifçe parmak ucuna yakın derecede skorlamak için bir yarma kalemi kullanın. (Bkz. Şekil 2) Not: Skorlama işlemi sırasında lif kırılırsa, bu skorun çok derin olduğu anlamına gelir, bu da kötü bir fiber uç yüzüne ve yüksek kayıplara neden olur.
- Kesilen elyafı yukarı doğru çekin. Skorlanmış elyaf puan noktasında temiz bir şekilde ayrılmalıdır. Not: Lifi daima doğrudan yukarı çekin. Bunu yapmakta başarısızlık, zayıf bir elyaf uç yüzü ve yüksek kayıplarla sonuçlanacaktır.
- Uç yüzünü bir büyütme gözü ile muayene edin ve gerekirse, elbiseyi boşaltılana kadar ayarlayın.
- Fiber şimdi kullanıma hazırdır. Adaptörü optik kontrol cihazının kutusuna yerleştirin.
Çıplak Fiber Optik Adaptör, Çıplak Fiber Optik Bağlayıcı
