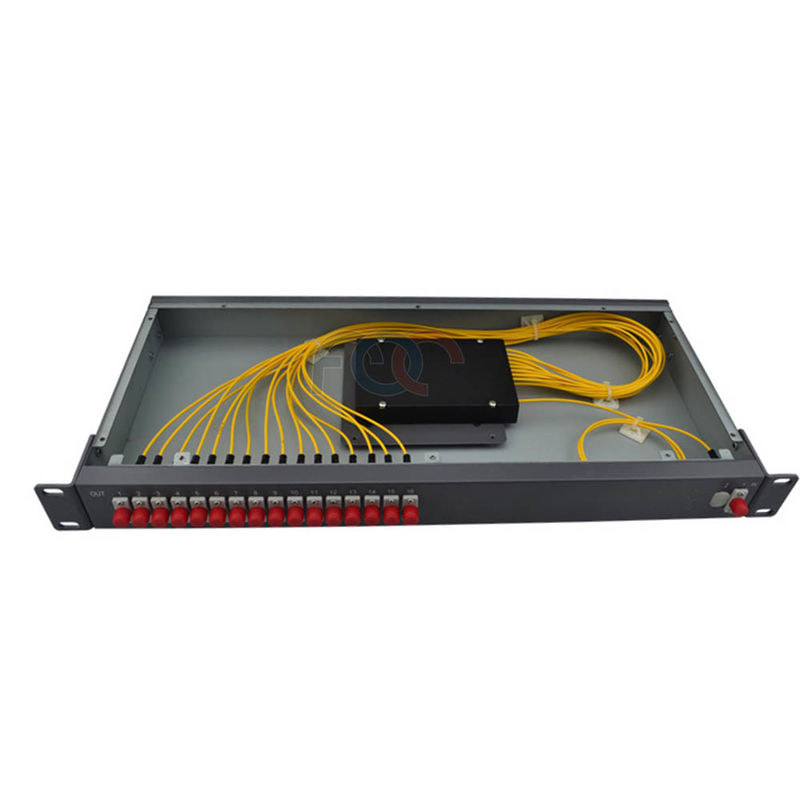

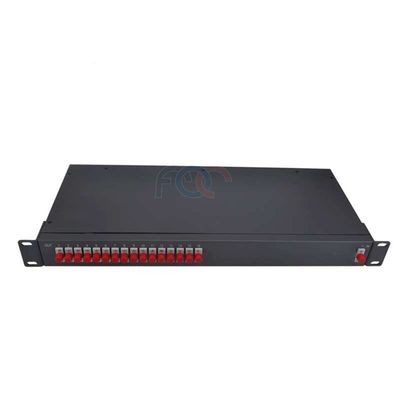

1x16 Raf Montajlı PLC Ayırıcı FC UPC Tek Modlu G657A Optik Fiber Ayırıcı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | 1*16 PLC Bölücü Raf Montaj Tipi |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 PARÇA |
|---|---|
| Ambalaj bilgileri: | 1 adet/blister kutu |
| Ödeme koşulları: | Batı Birliği, T/T |
| Yetenek temini: | 90000 ADET/AY |
|
Detay Bilgi |
|||
| lif türü: | G657A | Type: | rack mount type |
|---|---|---|---|
| Başvuru: | FTTH FTTB FTTX Ağı | Operating temperature: | -40℃ to 85℃ |
| Connector: | SC/LC/FC/ST | Name: | Rack Mount PLC Splitter |
| Vurgulamak: | 1x16 Raf Montajlı PLC Ayırıcı,FC UPC Raf Montajlı PLC Ayırıcı,G657A Optik Fiber Ayırıcı |
||
Ürün Açıklaması
1 x 16 Raf Montajlı PLC Tek Modlu Fiber Optik Bölücü FC / UPC
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir optik güç yönetim cihazıdır.Kompakt bir boyuta, yüksek güvenilirliğe ve iyi kanaldan kanala tekdüzelik ile geniş çalışma dalga boyu aralığına sahiptir.Bu PLC üniteleri, optik sinyal güç ayırma için PON ağlarında yaygın olarak kullanılmaktadır.Tüm ürünler GR-1209-CORE-2001 ve GR-1221-CORE-1999 gereksinimlerini karşılar.
FOC İLETİŞİM CO., LTD1x2, 1x4, 1x8, 1x16,1x32,1x64 1U raf montajlı tip PLC ayırıcı ve 2x2, 2x4, 2x8, 2x16, 2x32, 2x64 1U raf montajlı tip PLC ayırıcı dahil olmak üzere çeşitli 1xN ve 2xN PLC 1U raf montajlı tip ayırıcılar sağlar .
Özellikleri
Paket Tarzı Raf Montajı
Yapılandırma Türü 1x32
Fiber Tipi Tek Modlu G.657A1
Konektör Tipi FC/UPC
Düşük Ekleme kaybı
Düşük PDL
Yüksek Getiri Kaybı
Üniforma Güç Bölme
Kompakt tasarım
Geniş Çalışma Dalga Boyu
Geniş Çalışma Sıcaklığı
Mükemmel Çevresel ve Mekanik Kararlılık
Telcordia GR-1221 ve GR-1209 Kapsamında Kalifiye
Uygulamalar
FTTX Sistemleri
CATV Ağları
Analog/Dijital Pasif Optik Ağlar
Fiber Optik Sistemlerdeki Diğer Uygulamalar
İç mekan kullanımı sadece
Optik Özellikler
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,5 |
0,8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
|
Parametre |
Birim |
Spesifikasyon (P Sınıfı) |
|||||
|
Kanal numarası |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Operasyon Dalga Boyu |
nm |
1260～1650 |
|||||
|
Ekleme Kaybı (Maks.) |
dB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
Tekdüzelik (Maks.) |
dB |
0,8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
Polarizasyona Bağlı Kayıp |
dB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Geri dönüş kaybı |
dB |
≥50 |
|||||
|
Yönelme |
dB |
≥50 |
|||||
|
Çalışma sıcaklığı |
℃ |
-40～+85 |
|||||
|
Depolama sıcaklığı |
℃ |
-40～+85 |
|||||
Not: Yukarıdaki tüm veriler konektörleri içermez.
Sipariş Bilgileri
|
PLC |
|
|
|
|
|
|
|
|
Liman |
Elyaf Türü |
Giriş |
Çıktı |
Pigtail Uzunluğu |
bağlayıcı |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
L=900µm Gevşek tüp, S=2.0mm, R=3.0mm, 0=Adaptör |
05-20=0.5--2.0m, 0=Adaptör, X=Diğerleri |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=Yok, X=Diğerleri |
Aşağıdakiler dahil birçok PLC ayırıcı serisi üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki paketle
Çıplak elyaf serisi
Mini gevşek tüp paketi
ABS Modülü tipi
LGX kutu tipi
PON uygulaması için Rack Mount patch panel.
PON uygulaması için duvara monte patch panel
Hat içi fiber optik bağlantı kapatma tipi
Dik fiber optik bağlantı kapatma tipi
