Yüksek Kararlılık Fiber Optik Kablo Montajı, CATV Sistemi SM Simplex SC SC Yama Kablosu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | RoHS Compliant, SGS Certificate, ISO Certificate |
| Model numarası: | SC / APC-SC / APC SM Tek Telli Fiber Bağlantı Kablosu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/Poşet |
| Teslim süresi: | 3-5days |
|
Detay Bilgi |
|||
| Fiber türü: | SM, OM1, OM2, OM3, OM4 | Kablo Malzeme: | PVC, LSZH, OFNP, sertifikası mevcuttur, Hytrel |
|---|---|---|---|
| Kablo çapı: | 0,9 mm, 1.6 mm, 1.8 mm, 2.0 mm, 2.4 mm, 3.0 mm | bağlayıcı: | SC/APC, SC/UPC, FC/APC, FC/UPC, LC/APC, LC/UPC, ST, E2000, MU, MPO, MTRJ |
| Çekirdek: | Simpleks, çift yönlü, 4cores, 6cores, 8cores, 12cores, 24cores, 48cores | Uzunluğu: | 1 M, 2M, 3M, 5M veya müşterinin talebine göre |
| Vurgulamak: | simpleks fiber yama kablosu,Fiber optik jumper |
||
Ürün Açıklaması

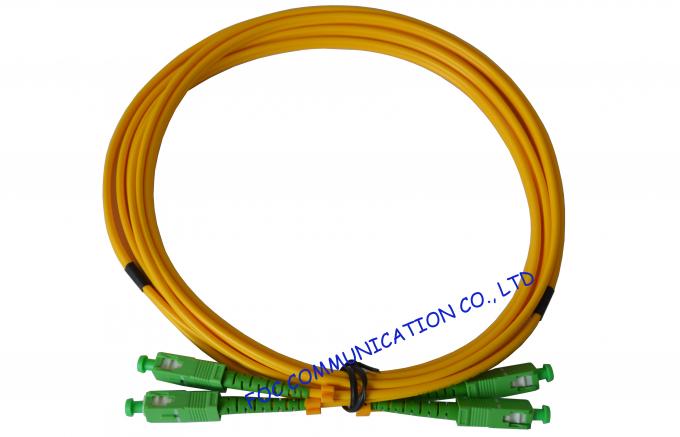

Yüksek Kararlılık Fiber Optik Kablo Montajı, CATV Sistemi SM Simpleks SC SC Yama Kablosu
Fiber Optik Yama Kablosu her iki taraftaki konnektörlü bir kablo parçasıdır. Konektörü yalnızca bir taraf monte ederse, fiber optik pikap olarak adlandırılır.
Çekirdekler: simplex, duplex, çok çekirdekli patch cordlar.
Kablo Ceketi: PVC, LSZH, OFNR, OFNP
Kablo dış çapı: 0.9mm, 2.0mm, 3.0mm
Elyaf Türü: SM (9 / 125um), OM1 (62.5 / 125um), OM2 (50 / 125um), OM3, OM4
Konektör Türü: FC, SC, ST, LC, MU, MTRJ, MPO, E2000, SMA, FDDI, D4, DIN
Uç yüzü tipi: UPC, APC
Açıklamaları
SC-SC SM simplex fiber optik patch cord , bu kablolar 9/125 single mode fiber ile ve konektör tipleri PC, UPC veya APC opsiyoneldir. SC-SC simpleks tek modlu optik fiber patch kablo endüstriyel standartlarla tamamen uyumludur; Onlar iyi fiyatlar, hızlı teslimat ve iyi görünümlü ve ambalaj vardır.
SC fiber optik kablolar fiber optik sistemlerde yaygın olarak kullanılmaktadır; Özellikle SC tek modlu ürünler çok popülerdir. SC standart fiber optik konektörler, telekomünikasyon, CATV, LAN, MAN, WAN, Test ve Ölçüm, Endüstri, Tıbbi ve Sensörler için kullanılır. SC fiber optik konektörler IEC 61754-13 ve CECC 86 115-801 standartlarına uygundur. Genel ve ortalama uygulamalar için iyi bilinirler. Tek modlu ve çok modlu SC fiber atlama kablosu kablolarını ve SC fiber optik bileşenleri tedarik ediyoruz.
Özellikler
Mükemmel tekrarlanabilirlik
Kompakt ve anti-pull tasarım
Hassas fiber optik kablo
Düşük ekleme kaybı
Yüksek geri dönüş kaybı
Yüksek hassasiyetli tam hizalama
IEC Uyumlu
Telcordia uyumlu
UPC, PC veya APC cilalı konektörler
Bir uygulama
Ön Büro Kurulumları
Telekomünikasyon Ağları
Fiber to the home
Yerel alan ağları, geniş alan ağları
Optik Anahtar arabirimi bağlantıları
Gigabit Ethernet
CATV ve WAN
Test Cihazı, aktif cihaz bağlantısı
ÖZELLİKLER
Bağlayıcı | FC, SC, ST, LC | |
UPC | APC | |
Ekleme Kaybı | ≤0.3dB | |
Geri dönüş kaybı | ≥50dB | ≥60 dB |
Kablo Dış Çapı (mm) | ¢ 0.9, ¢ 2.0, ¢ 3.0 | |
Dayanıklılık | ≤0.3dB (1000 çift) | |
Değiştirilebilirlik | ≤0.2dB | |
Çalışma sıcaklığı | -40 ℃ ~ + 80 ℃ | |
Teknik Test Verileri
Test öğesi | Test durumu |
Islak mukavemet | Sıcaklık: 85ºC / bağıl nem 85% / 14days / ekleme kaybı≤0.1dB |
Sıcaklık değişimi | Sıcaklık: -40ºC ~ + 75ºC / bağıl nem% 10 -% 80/42 tekrar / 14days / ekleme kaybı≤0.1dB |
Su direnci | Sıcaklık: 43ºC, /PH5.5,7days / ekleme kaybı≤0.1dB |
Canlılık | Salınım 1.52mm / frekans 10Hz ~ 55Hz, / X, Y, Z üç yön: 2 saat / ekleme kaybı≤0.1dB |
Yük bükümü | 0.454kg yük / 100 daire ekleme kaybı≤0.1dB |
Yük torsiyonu | 0.454kg yük / 10 çevrelik ekleme kaybı ≤0.1dB |
Direnç direnci | 0.23kg çekme (çıplak lif), 1.0kg (kabuklu) ekleme≤0.1dB |
Vuruş | Yüksek 1.8m, üç yön, her yönde 8 / ekleme kayıplı≤0.1dB |
Referans standardı | Bellcore TA-NWT-001209 ekleme kaybı≤0.1dB |
Rema Açıklamaları: 0.9 mm'lik patch cord veya pigtail için uygun olmayan yük bükülmesi ve yük torsiyonu.
Sipariş bilgileri
Arayüz | Bağlayıcı | Boy | OD | Ceketin rengi | Ceket | Elyaf Türü | Çekirdekler |
P-PC | FC-FC | 1 milyon | 0.9 mm | B-Siyah | P-PVC | SM | Simpleks |
U-UPC | SC-SC | 3 milyon | 1.6mm | Y-Sarı | L-LSZH | MM 50 / 125um | Dubleks |
A-APC | LC-LC | 5 milyon | 1.8 mm | W-Beyaz | OFNR | MM 62.5 / 125um | 4cores |
ST-ST | 10 milyon | 2.0mm | Özelleştirilmiş | OFNP | MM OM3 | 6cores | |
MU-MU | Özelleştirilmiş | 3.0 mm | Özelleştirilmiş | MM OM4 | 8cores | ||
MTRJ-MTRJ | Özelleştirilmiş | 12cores | |||||
E2000-E2000 | 24cores | ||||||
DIN | Özelleştirilmiş | ||||||
Özelleştirilmiş |
