Raf Montaj Fiber PLC Splitter Delik Paneli SC / APC 6 Adet 1 * 4 Bölücü ile
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | Raf Montaj 1 * 2 PLC Splitter Patch Panel |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1adet / karton kutu |
| Ödeme koşulları: | Western Union, T/T |
| Yetenek temini: | 90000PCS / AY |
|
Detay Bilgi |
|||
| Fiber türü: | G.657A | Kablo Malzeme: | LSZH |
|---|---|---|---|
| tüp: | Çıplak fiber, 0.9mm, 2.0mm, 3.0mm | Bağlayıcı türü: | SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC |
| Bağlantı noktası: | 1 * 2, 2 * 2, 1 * 4, 2 * 4, 1 * 8, 2 * 8, 1 * 16, 2 * 16, 1 * 32, 2 * 32, 1 * 64, 2 * 64 | Pigtail Uzunluğu: | 0.5M, 1.0M, 1.5M |
| Vurgulamak: | PLC optik bölücü,Pasif optik bölücü |
||
Ürün Açıklaması
Raf Montaj Fiber PLC Splitter Delik Paneli SC / APC 6 Adet 1 * 4 Bölücü ile
PLC (Düzlemsel Işık Dalga Devresi) ayırıcıları, optik sinyalleri dağıtmak veya birleştirmek için kullanılır. Düzlemsel ışık dalgası devresi teknolojisine dayanır ve küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sunar.
Planar ışık dalgası devresi bölücü (PLC Splitter), kuvartz substrat temelli bir çeşit entegre dalga kılavuzu optik güç dağıtım aygıtıdır. Küçük ses, geniş bant genişliği, yüksek güvenilirlik, mükemmel tekdüzelik avantajları vardır. Fiber optik splitter, terminal ekipmanıyla bağlantılı ve optik güç dağıtımını gerçekleştiren pasif optik ağlar (EPON, BPON, GPON) için özellikle uygundur.

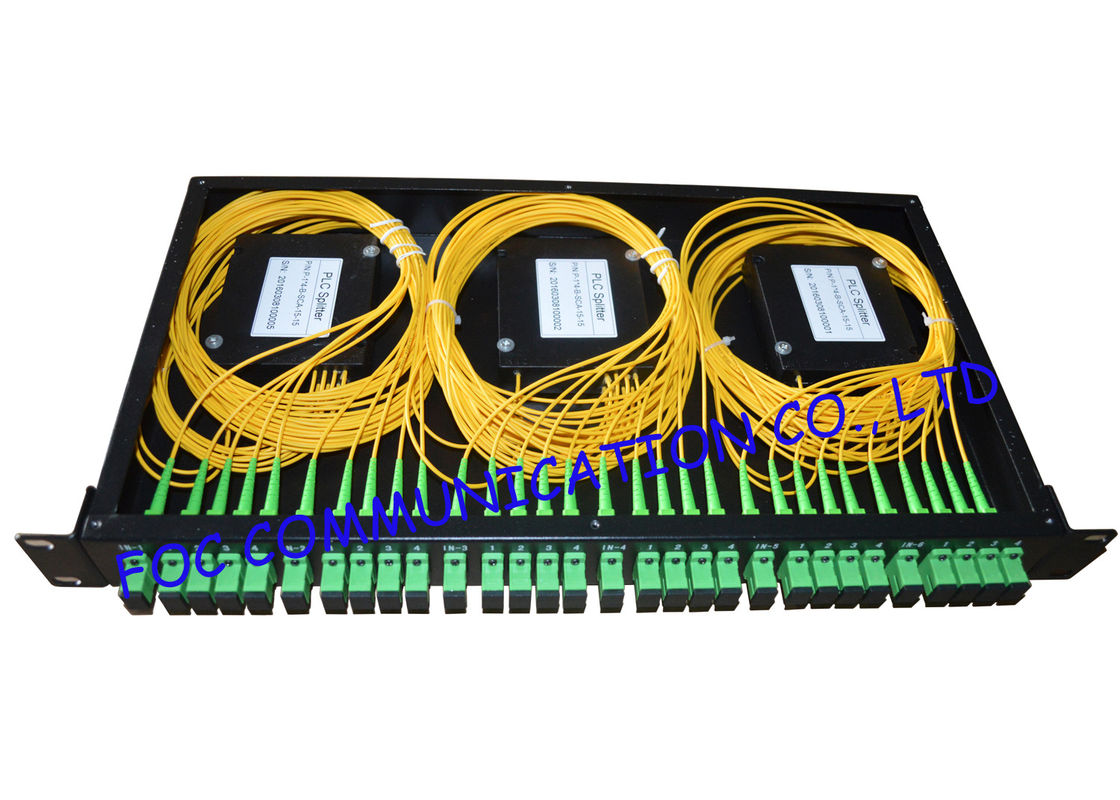

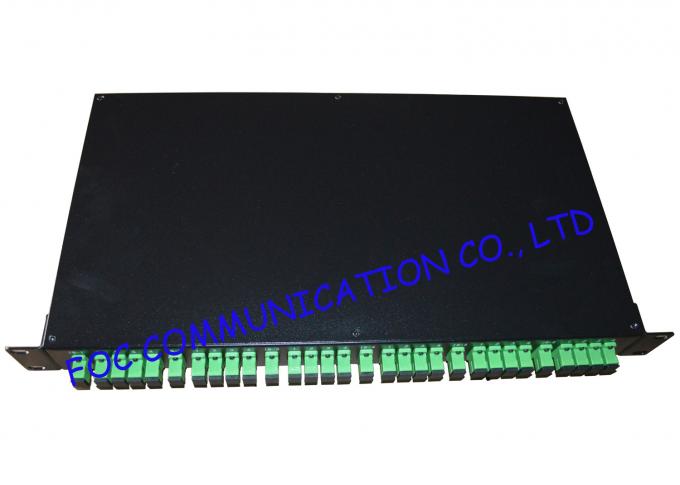

Rack Mount PLC Splitter, rafa monte fiber optik patch panel içerisinde paketlenmiş splitterdir. Ek kabloyu, toza dayanıklı olarak depolar ve takılması ve bakımı kolaydır.
1xN PLC ayırıcıları, tek bir optik girişi (ler) üniform olarak birden çok optik çıkışa bölmek için hassas hizalama işlemi iken, 2xN PLC ayırıcıları çift optik girişi (girdileri) çoklu optik çıktılara böler. PLC ayırıcılarımız, çeşitli uygulama gereksinimlerini karşılamak için üstün optik performans, yüksek stabilite ve yüksek güvenilirlik sunar.
FOC COMMUNICATION CO., 1 * N ve 2 * N fiber optik ayırıcılar sunmaktadır. Ve bu PLC bölücüleri, müşteri isteğine göre yapılabilir.
Özellikler
Düşük ekleme kaybı
Düşük PDL
Yüksek Dönüş Kaybı
Düzgün Güç Bölme
Kompakt tasarım
Geniş Çalışma Dalgaboyu
Geniş Çalışma Sıcaklığı
Mükemmel Çevre ve Mekanik Kararlılık
Telcordia GR-1221 ve GR-1209 kapsamında nitelikli
Uygulamalar
FTTX (FTTP, FTTH, FTTN, FTTC)
Pasif Optik Ağlar (PON)
Yerel Alan Ağları (LAN)
CATV Sistemleri
Optik Sinyal Dağıtımı
Test Ekipmanları
Optik Özellikler
Parametre | Birim | Spesifikasyon (P Sınıfı) | |||||
Kanal Numarası | 1X2 | 1X4 | 1x8 | 1X16 | 1X32 | 1X64 | |
Çalışma Wavelength | Nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | DB | 4.3 | 7,4 | 10.7 | 13.9 | 17.2 | 21.5 |
Eşbiçimlilik (Maks.) | DB | 0.5 | 0.8 | 1.0 | 1.4 | 1,6 | 2.0 |
Polarizasyona Bağımlı Kayb | DB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | DB | ≥50 | |||||
Yönelme | DB | ≥50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Parametre | Birim | Spesifikasyon (P Sınıfı) | |||||
Kanal Numarası | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
Çalışma Wavelength | Nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | DB | 4.3 | 7,6 | 11.0 | 14.8 | 17.9 | 21.5 |
Eşbiçimlilik (Maks.) | DB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
Polarizasyona Bağımlı Kayb | DB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | DB | ≥50 | |||||
Yönelme | DB | ≥50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Not: Yukarıdaki tüm veriler bağlayıcıları içermez.
Sipariş Bilgileri
PLC | ||||||
Liman | Elyaf Türü | Giriş | Çıktı | Pigtail Uzunluğu | Bağlayıcı | |
| 0102 = 1x2 | 1 = G652D, 2 = G657A | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | 05-20 = 0.5-2.0m, 0 = Adaptör, X = Diğer | FU = FC / UPC, FA = FC / APC, SU = SC / UPC, SA = SC / APC, ST = ST / UPC, LU = LC / UPC, LA = LC / APC, 00 = Yok, X = Diğer |
Dahil olmak üzere PLC bölücülerin birçok seri üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki pakete sahip
Çıplak fiber serisi
Mini gevşek boru paketi
ABS Modül tipi
LGX kutu tipi
PON uygulaması için Raf Montaj yama paneli.
PON uygulaması için duvara montaj yama paneli
Inline fiber optik bağlantı klipsi tipi
Doğru fiber optik bağlantı klipsi tipi
