Yüksek Yoğunluklu Gigabit Ethernet İçin Kolayca Erişilebilen Fiber Şasi Modüler Tasarım
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | ISO Certification and RoHS Compliant |
| Model numarası: | LGX Fiber Kasalar |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/kutu |
| Ödeme koşulları: | Western Union, T/T |
| Yetenek temini: | 9000pcs/ay |
|
Detay Bilgi |
|||
| Rack Mount: | Sabit tip | Bağlantı noktası: | 12port, 24port, 48port, 72port, 96port |
|---|---|---|---|
| Malzeme: | soğuk çelik | bağlayıcı: | LC, SC, FC vb. |
| Vurgulamak: | PLC optik bölücü,fiber optik bölücülerin |
||
Ürün Açıklaması

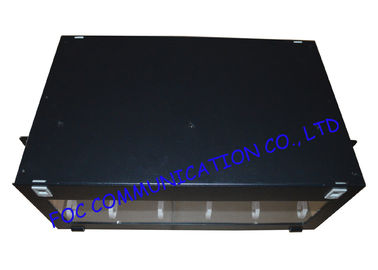

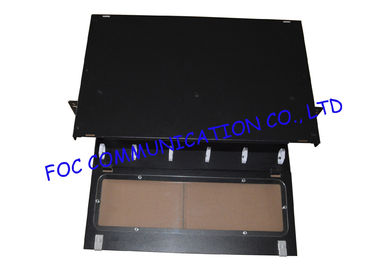

LGX Fiber Kasa Modüler Tasarımı, Yüksek Yoğunluklu Gigabit Ethernet için kolayca erişilebilir
LGX yüksek yoğunluklu fiber şasi, ölçeklenebilir ve modülerdir ve yüksek yoğunluklu Gigabit Ethernet Uygulamaları için tasarlanmıştır. Bu fiber şasi rafa monte edilebilir ve 12 adet LGX montajını barındırabilir ve maksimum 288core sonlandırma sunar. Modüler tasarımı, farklı bağlantıların yapılmasını sağlayan ve mevcut bağlantıyı bozmadan kurulum veya yeniden çalışma sırasında kolay erişim sağlayan esnek bir çözüm sunar.
Şase, adaptör dizisine ek olarak çoklu kablo girişi çözümleri de sunar; gövde kabloları, her gevşek boru kablosunda 24 fıta ile 12 kasete bağlanan 12 ayrı kasete bağlanır.
LGX splitter chassis 19 "Rack Mount 12 adet LGX kaset tutmak için bir koruma fonksiyonlu fiber yönetimi için entegre bir ünitedir. Dolaplar için bir kurulum muhafazasından oluşur.
Bu ODF sistemi kaynaştırıldığında, PLC ayırıcılar ve FWDM filtreleri kolay erişim için iyi organize edilmiş ve toz ve artıklardan korunmuştur. Alt kutu, 1 × 8 bölücü barındırabilir ve şasi en fazla 12 alt kutu barındırabilir. Şasi, 19 "veya ETSI raf bağlantılarına uygundur.
Özellikler
288 elyaf tutar
12 LGX Modülü Tutuyor
3U yükseklik
IP20 derecelendirildi
Açılması kolay bağlantı elemanları
Arka açma paneli
MTP ve ekleme kasetleri için mevcut LGX modülleri
Gevşek boru, dağıtım, koparma ve diğer kabloları kabul eder
Adaptörler, pigtail'ler, fiber yönetimi ve eklenti yönetimi ile tamamen yüklenebilir
Kolay manevra kabiliyeti için metal kollar
Kolay yönetim ve bakım için kablo yolu tanımlaması
Uygulamalar
Veri merkezleri, ön tesisler ve telekomünikasyon şebekeleri
Ethernet, fiber kanal, ATM, LAN, MAN ve WAN
Veri iletişimi
Kapalı uygulamalar
FTTH
Optik Özellikler
Parametre | Birim | Şartname (P Sınıfı) | |||||
Kanal Sayısı | 1X2 | 1X4 | 1x8 | 1X16 | 1X32 | 1x64 | |
Çalışma Wavelength | nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | dB | 4.3 | 7,4 | 10.7 | 13.9 | 17.2 | 21.5 |
Eşbiçimlilik (Maks.) | dB | 0.5 | 0.8 | 1.0 | 1.4 | 1,6 | 2.0 |
Polarizasyona Bağımlı Kayb | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | dB | ≥ 50 | |||||
Yönelme | dB | ≥ 50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Parametre | Birim | Şartname (P Sınıfı) | |||||
Kanal Sayısı | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
Çalışma Wavelength | nm | 1260 ~ 1650 | |||||
Ekleme Kaybı (Maks.) | dB | 4.3 | 7,6 | 11.0 | 14,8 | 17.9 | 21.5 |
Eşbiçimlilik (Maks.) | dB | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
Polarizasyona Bağımlı Kayb | dB | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Geri dönüş kaybı | dB | ≥ 50 | |||||
Yönelme | dB | ≥ 50 | |||||
Çalışma sıcaklığı | ℃ | -40 ~ + 85 | |||||
Depolama sıcaklığı | ℃ | -40 ~ + 85 | |||||
Not: Yukarıdaki tüm veriler bağlayıcıları içermez.
Sipariş Bilgileri
PLC | ||||||
Liman | Elyaf Türü | Giriş | Çıktı | Pigtail Uzunluğu | Bağlayıcı | |
| 0102 = 1x2 | 1 = G652D, 2 = G657A | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | L = 900μm Gevşek boru, S = 2.0mm, R = 3.0mm, 0 = Adaptör | 05-20 = 0.5-2.0m, 0 = Adaptör, X = Diğer | FU = FC / UPC, FA = FC / APC, SU = SC / UPC, SA = SC / APC, ST = ST / UPC, LU = LC / UPC, LA = LC / APC, 00 = Yok, X = Diğer |
Dahil olmak üzere PLC bölücülerin birçok seri üretebiliriz:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 aşağıdaki pakete sahip
Çıplak lif serisi
Mini gevşek boru paketi
ABS Modül tipi
LGX kutu tipi
PON uygulaması için Raf Montaj yama paneli.
PON uygulaması için duvara montaj yama paneli
Inline fiber optik bağlantı klipsi tipi
Doğru fiber optik bağlantı klipsi tipi
