ODVA Soket IP67 Su Geçirmez SC / APC Kablo Fiber Optik FTTA UV Dirençli kullanın
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | FOCABLE |
| Sertifika: | RoHS Compliant, SGS Certificate, ISO Certificate |
| Model numarası: | ODVA Konnektör SC Tipi |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 ad |
|---|---|
| Ambalaj bilgileri: | 1pcs/Poşet |
| Teslim süresi: | 3-5days |
|
Detay Bilgi |
|||
| Fiber türü: | G.652D, G.657A | Kablo Malzeme: | PVC, LSZH, OFNP, sertifikası mevcuttur, Hytrel |
|---|---|---|---|
| Kablo çapı: | 2.0mm, 3.0mm | bağlayıcı: | SC/APC, SC/UPC, FC/APC, FC/UPC, LC/APC, LC/UPC, ST, E2000, MU, MPO, MTRJ |
| Çekirdek: | Simpleks, çift yönlü, 4cores, 6cores, 8cores, 12cores, 24cores, 48cores | Uzunluğu: | 1 M, 2M, 3M, 5M veya müşterinin talebine göre |
| Vurgulamak: | simpleks fiber yama kablosu,Multimod Fiber optik kablo |
||
Ürün Açıklaması

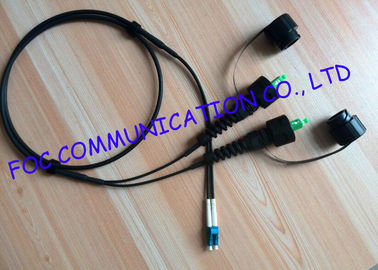

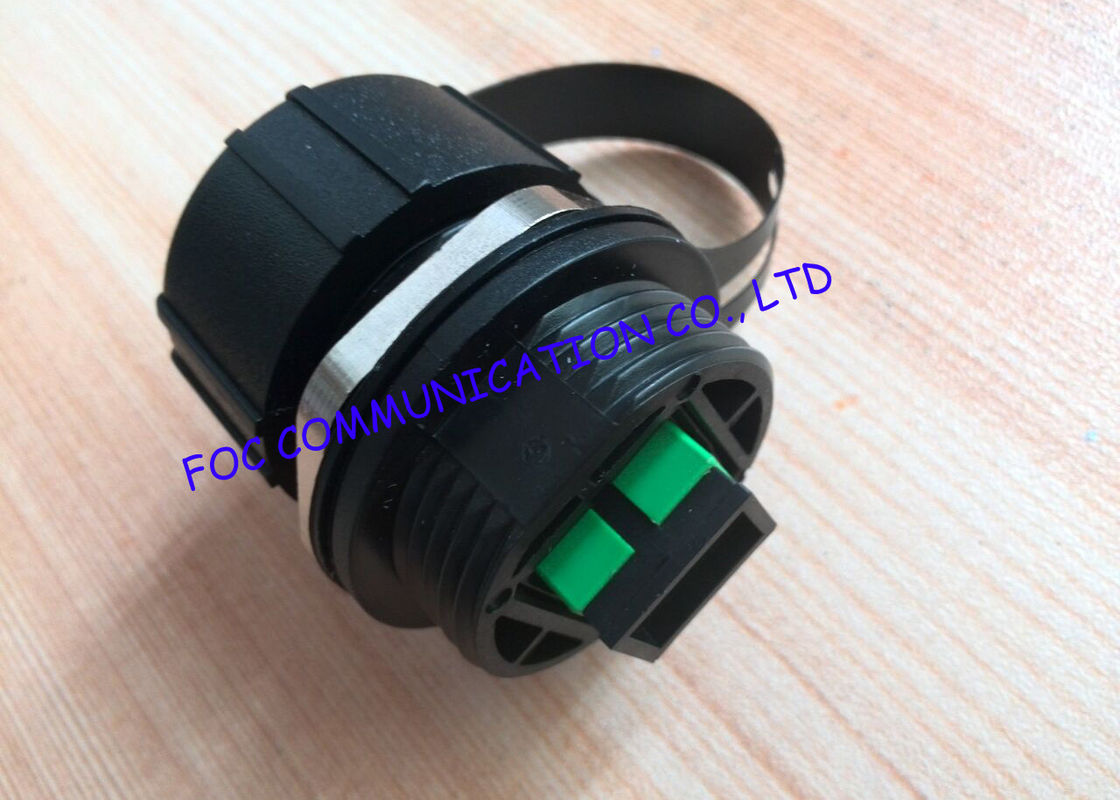

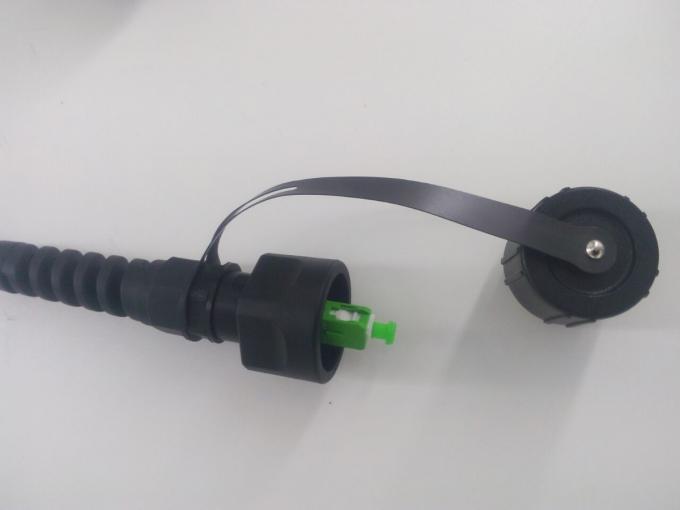

ODVA Soket IP67 Su Geçirmez SC / APC Kablo Fiber Optik FTTA UV Dirençli kullanın
ODVA fiber optik kablolar, IP67 dereceli dayanıklı kablolar olup, FTTA, endüstriyel, askeri ve çok benzer iç / dış mekan sert ortamlarında kullanılırlar. ODVA SC fiber yama kabloları, dupleks tipi kablolar olup, konektör yaylı metal koruma kepenkleri ve yüksek hassasiyetli fiber yivleri ile ODVA SC, hem tekli hem de çok modlu sürümlerde özel kablolarla sunulmaktadır.
Çevresel sızdırmazlık derecelendirmeleri ve Endüstriyel, Fiber Antenna (FTTA) veya diğer zorlu çevre uygulamaları için düşük maliyetli, kullanımı kolay bir çözüm için ideal bir seçimdir. Sunduğumuz ürünler arasında SC / Simpleks (1-fiber), LC / Dupleks (2-fiber) ve MPO erkek veya dişi (1 ila 12 lif) bulunur.
ODVA-SC konektörleri, destek optik kablo ile birlikte 3G, 4G ve WiMax Baz İstasyonu uzaktan radyolarında ve Fiber-to-the-Anten uygulamalarında belirtilen standart arabirim haline geliyor. Ancak ürün, yukarıdaki uygulamalarla sınırlı değildir. ODVA-SC kablo montajları, tuz sisi, titreşim ve şok gibi testleri geçti ve koruma sınıfı IP67'yi karşıladı. Endüstriyel ve Uzay ve Savunma için çok uygundurlar.
Özellikler
Sağlam IP67 sınıfı muhafaza
Yüksek yoğunluklu LC standart uyumlu konektörde olağanüstü optik performans. Bağlayıcılardaki konektörler ve panjurlar üzerindeki entegre kapaklar, çiftleşme / demetleme sırasında lazer göz güvenliği ve uç yüz koruması sağlar
Bayonet tarzı kendinden tutumlu, anahtarlı muhafaza
Tüm çiftleşme durumlarında kullanım kolaylığı
Standartlar
IEC 50516-2-1 "Fiber optik kontrol ve haberleşme sistemlerinde kullanılacak endüstriyel konektör setleri ve bağlantı bileşenleri".
Avilabilite Türleri
Sonlandırılmış konektör
Konektör seti, (Elmas özel ekipmanla sonlandırılmak üzere)
- Tozdan ve suya daldırmadan koruma sağlamak için IP67 derecelendirilmiştir
- Telcordia GR-326 ve TIA / EIA 568B.3'e uyumlu LC konnektör
- Sıcaklık aralığı -40 ° C ila + 85 ° C
- Bayonet tarzı mekanik kilit
- UL 94 V-0'a göre alev geciktirici malzemeler
Uygulamalar
- Kimyasalların, aşındırıcı gazların ve sıvıların bulunduğu zorlu ortamlar
Sıradan
- Endüstriyel Ethernet ağları ile arayüz sağlayan endüstriyel tesis ve teçhizatın içi ve dışı
- Kuleler ve antenler gibi uzaktan arayüz uygulamaları ile PON'daki FTTX ve ev uygulamalarında
- Mobil yönlendiriciler ve internet donanımı
Bağlayıcı Parametreleri
| Öğe | Tip | Parametre |
| Ekleme Kaybı | SM | ≤0.30dB |
| MM | ≤0.30dB | |
| Geri dönüş kaybı | SM | ≥50dB |
| MM | ≥35dB | |
| Tekrar Testi | Ek Kaybı≤0.1dB | |
| Sıcaklık Kararlılığı (-40 ℃ ~ 85 ℃) | Ek Kaybı≤0.2dB, | |
| Serbest düşme direnci | 500, 1.2M yükseklikten beton üzerine düşüyor | |
| Darbe direnci | 4000 darbe @ 40g ivme | |
| Gerilme direnci | 1500N çekme, kabloya bağlı | |
| Çalışma sıcaklığı | -40 ila +70 ° C | |
| Depolama sıcaklığı | -55 ila + 85 ° C | |
Teknik Test Verileri
Test öğesi | Test durumu |
Islak mukavemet | Sıcaklık: 85ºC / bağıl nem 85% / 14days / ekleme kaybı≤0.1dB |
Sıcaklık değişimi | Sıcaklık: -40ºC ~ + 75ºC / bağıl nem% 10 -% 80/42 tekrar / 14days / ekleme kaybı≤0.1dB |
Su direnci | Sıcaklık: 43ºC, /PH5.5,7days / ekleme kaybı≤0.1dB |
Canlılık | Salınım 1.52mm / frekans 10Hz ~ 55Hz, / X, Y, Z üç yön: 2 saat / ekleme kaybı≤0.1dB |
Yük bükümü | 0,454kg yük / 100 daire ekleme kaybı≤0,1dB |
Yük torsiyonu | 0.454kg yük / 10 çevrelik ekleme kaybı ≤0.1dB |
Direnç direnci | 0.23kg çekme (çıplak lif), 1.0kg (kabuklu) ekleme≤0.1dB |
Vuruş | Yüksek 1.8m, üç yön, her yönde 8 / ekleme kayıplı≤0.1dB |
Referans standardı | Bellcore TA-NWT-001209 ekleme kaybı≤0.1dB |
Rema Açıklamaları: 0.9 mm'lik patch cord veya pigtail için uygun olmayan yük bükülmesi ve yük torsiyonu.
Sipariş bilgileri
Arayüz | Bağlayıcı | Boy | OD | Ceketin rengi | Ceket | Elyaf Türü | Çekirdekler |
P-PC | FC-FC | 1 milyon | 0.9 mm | B-Siyah | P-PVC | SM | Simpleks |
U-UPC | SC-SC | 3 milyon | 1.6mm | Y-Sarı | L-LSZH | MM 50 / 125um | Dubleks |
A-APC | LC-LC | 5 milyon | 1.8 mm | W-Beyaz | OFNR | MM 62.5 / 125um | 4cores |
ST-ST | 10 milyon | 2.0mm | Özelleştirilmiş | OFNP | MM OM3 | 6cores | |
MU-MU | Özelleştirilmiş | 3.0 mm | Özelleştirilmiş | MM OM4 | 8cores | ||
MTRJ-MTRJ | Özelleştirilmiş | 12cores | |||||
E2000-E2000 | 24cores | ||||||
DIN | Özelleştirilmiş | ||||||
Özelleştirilmiş |
